Преобразователи измерительные ПЦ6806-03М предназначены для измерения активной и реактивной энергии, как в прямом, так и в обратном направлениях, силы переменного тока, напряжения, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации) на субъектах электроэнергетики и потребителях электрической энергии. ПЦ могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии АСКУЭ и других систем сбора и передачи информации.
Данная модель отличается от ПЦ6806-03 набором дополнительных функций.
Функции ПЦ6806-03М:
- Вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
- Накопление (подсчет) активной и реактивной энергии как в прямом, так и в обратном направлениях;
- Измерение частоты сети;
- Функции телеуправления и телесигнализации;
- Включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- Индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- Передача результатов измерений по гальванически изолированным интерфейсам связи RS-485;
- Подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2;
- Отсчет и индикацию текущего времени;
- Присвоение метки времени измерениям параметров сети;
- Автоматический переход на летнее/зимнее время (с возможностью отключения данной функции);
- Архивирование событий с метками времени (журнал профилей, журнал вкл/выкл и журнал событий).
В журнал профилей записываются значения измеренных данных (типы данных и интервал времени записи определяются при задании конфигурации; размер журнала - 24 кБ). В журнале включения/выключения фиксируется дата и время включения и выключения ПЦ (журнал рассчитан на 100 записей). В журнал событий заносятся записи, соответствующие изменению состояния выходов ТУ и входов ТС, срабатыванию уставки, останову записи в журнал профилей (максимум - 350 записей).
Технические характеристики ПЦ6806-03М
|
Тип преобразователя
|
Номинальные значения входных сигналов
|
Мощность
|
Постоянная ПЦ, имп./(кВт•ч), (имп./(квар•ч)
|
Схема подключения
|
|
Ток*
|
Напряжение*
|
Активная
|
Реактивная
|
|
ПЦ6806-03М/1Х
|
3x1 А
|
3x57,7 В
|
3x57,7 Вт
|
3x57,7 вар
|
40000
|
Четырёхпроводная линия (звезда)
|
|
ПЦ6806-03М/2Х
|
2x1 А
|
2x100 В
|
2x100 Вт
|
2x100 вар
|
40000
|
Трёхпроводная линия
|
|
ПЦ6806-03М/3Х
|
3x5 А
|
3x57,7 В
|
3x288,5 Вт
|
3x288,5 вар
|
10000
|
Четырёхпроводная линия (звезда)
|
|
ПЦ6806-03М/4Х
|
2x5 А
|
2x100 В
|
2x500 Вт
|
2x500 вар
|
10000
|
Трёхпроводная линия
|
|
ПЦ6806-03М/5Х
|
3x5 А
|
3x220 В
|
3x1100 Вт
|
3x1100 вар
|
10000
|
Четырёхпроводная линия (звезда)
|
*Максимальное значение тока равно 1,5 номинального, максимальное значение напряжения равно 1,2 номинального.
|
Параметры
|
Значения
|
|
Питание
|
от цепи питания ~80...264 В или =100...300 В
|
|
от цепи питания и/или измерительной цепи
|
|
Класс точности:
- при измерении активной энергии
- при измерении реактивной энергии
|
0,2 S или 0,5S;
0,5 или 1
|
|
Параметры интерфейсов RS-485:
- количество
- скорость обмена
|
2;
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
|
|
Поддерживаемые протоколы обмена данными
|
ГОСТ Р МЭК-870-5-1-95 (формат FT3);
Modbus RTU
|
|
Параметры дискретных входов телесигнализации (ТС):
- количество каналов
- тип сигнала
|
8;
"сухой контакт" (внутр. ист. напряжения =24 В, 7,5 мА на вход)
|
|
Параметры дискретных выходов телеуправления (ТУ):
- количество каналов
- ток
- напряжение
|
4;
0...120 мА;
~ 0...264 В; = 0...380 В
|
|
Рабочий диапазон температур
|
-30…+55°С
|
|
Точность хода внутренних часов
|
0,5 с/сутки |
|
Интервал между поверками
|
10 лет
|
|
Средняя наработка до отказа не менее
|
100000 ч
|
|
Средний срок службы не менее
|
30 лет
|
|
Гарантийный срок эксплуатации
|
36 мес
|
|
Габаритные размеры не более
|
92х157х240 мм
|
|
Масса не более
|
1,2 кг
|
Структура обозначения
|
ПЦ6806-03М
|
1
|
1
|
0,2S
|
|
|
|
|
Класс точности:
- 0,5S;
- 0,2S
|
|
Напряжение питания:
- 1: от цепи питания ~80..264 В или =100..300 В;
- 2: от цепи питания и/или измерительной цепи
|
|
Исполнение: 1, 2, 3, 4, 5 (см. таблицу выше)
|
|
Тип преобразователя
|
Габариты ПЦ6806-03М
Габаритные и присоединительные размеры ПЦ6806-03М с установленными крышками зажимов

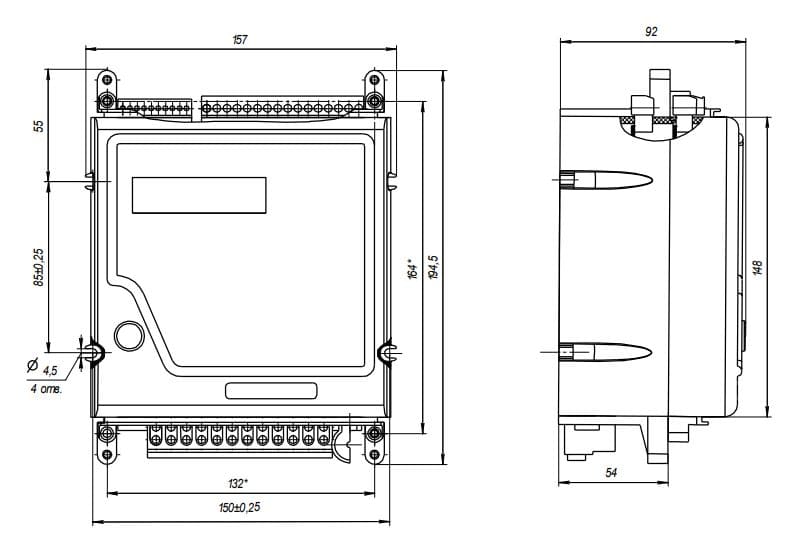

Габаритные и присоединительные размеры ПЦ6806-03М со снятыми крышками зажимов
Документация для ПЦ6806-03М преобразователь измерительный многофункциональный
> ПЦ6806-03М преобразователь. Руководство по эксплуатации (.pdf)
