Измерительные преобразователи ФЕ1891-АД предназначены для линейного преобразования напряжения, силы тока и мощности электрических сетей постоянного и 1-фазных сетей переменного тока в унифицированный сигнал постоянного тока и цифровой сигнал по интерфейсу RS-485.
Преобразователи ФЕ1891-АД могут работать как автономно, так и в составе автоматизированных систем измерения и управления. Область применения: станции и подстанции промышленных предприятий, в том числе АЭС.
Описание многофункциональных преобразователей ФЕ1891-АД
Конструктивно преобразователь ФЕ1891-АД выполнен в корпусе из трудногорючей пластмассы. Корпус состоит из основной части и крышки. Внутри корпуса расположены печатные платы, на которых смонтированы элементы электрической схемы. Установку можно производить на стенку щита (панели) или на DIN-рейку TS35 (DIN TN50022) с помощью фиксатора, расположенного на задней стенке преобразователя.
Технические характеристики преобразователей ФЕ1891-АД
|
Тип преобразователя
|
Входное номинальное напряжение
|
Входной номинальный ток
|
Диапазон измерений входных напряжений
|
Диапазон измерений входных токов
|
Диапазон выходного тока
|
|
ФЕ1891-АД
|
100 В;
220 В;
380 В
|
1 А;
5 А
|
5-130% от номинального значения
|
0-130% от номинального значения
|
-5...0...+5 мА;
4...20 мА;
4...12...20 мА;
0...20 мА
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности:
|
|
Сеть переменного тока:
- действующее значение напряжения
- действующее значение силы тока
- активная мощность
- реактивная мощность
- полная мощность нагрузки
- коэффициент мощности
- частота сети (цифровой выход)
- частота сети (аналоговый выход)
|
±0,2%
±0,2%
±0,5%
±0,5%
±0,5%
±0,5%
±0,5%
±0,02%
|
|
Сеть постоянного тока:
- напряжение
- ток
- мощность
|
±0,2%
±0,2%
±0,5%
|
|
Питание
|
- 220 В от источника постоянного или переменного тока;
- 24 В от источника постоянного или переменного тока;
- 100 В от источника переменного тока
|
|
Диапазон рабочих температур
|
-30…+50°С
|
|
Степень защиты корпуса
|
IP20
|
|
Межповерочный интервал
|
2 года
|
|
Гарантийный срок эксплуатации
|
18 мес (общепромышленное исполнение);
24 мес (исполнение для ОИАЭ*)
|
|
Габаритные размеры
|
70х78х116 мм
|
|
Масса, не более
|
0,4 кг
|
*ОИАЭ - объекты использования атомной энергии
Структура заказа
|
ФЕ1891-АД
|
2
|
2
|
1
|
1
|
переменный ток
|
русский
|
ОП
|
ТМ 4.1 (атм. II)
|
нет
|
ОТК
|
есть
|
обычная
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Упаковка:
- обычная;
- влагозащищенная
|
|
Поверка:
- есть;
- нет
|
|
Приемка:
- ОТК;
- А;
- АО "ВПО "ЗАЭС"
|
|
Класс безопасности по НП-001-15:
- 2;
- 3;
- 4;
- нет
|
|
Климатическое исполнение:
- ТМ 4.1 (атм. II)
|
|
Исполнение:
- ОИАЭ: для объектов использования атомной энергии;
- ОП: общепромышленное
|
|
Язык:
- русский;
- русский (для экспортных поставок);
- немецкий;
- английский;
- французский
|
|
Тип электрической сети:
- постоянный ток;
- переменный ток
|
|
Вариант питания:
- 1: 24 В от источника постоянного или переменного тока;
- 2: 220 В от источника постоянного или переменного тока;
- 3: 100 В от источника переменного тока
|
|
Диапазон изменения выходного тока:
- 1: -5...0...+5 мА;
- 2: 4...20 мА, 4...12...20 мА или 0...20 мА
|
|
Номинальный ток:
- 1: 1 А;
- 2: 5 А;
|
|
Номинальное напряжение:
- 1: 100 В;
- 2: 220 В;
- 3: 380 В
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- ФЕ1891-АД преобразователь измерительный.
- Паспорт.
- Руководство по эксплуатации (при поставке в один адрес, допускается поставлять по одному экземпляру на каждые пять преобразователей).
- План качества (при поставке приборов «ОИАЭ» исполнения по 2 и 3 классу безопасности план качества обязателен, по 4 классу безопасности – согласно договору поставки, по одному экземпляру на партию).

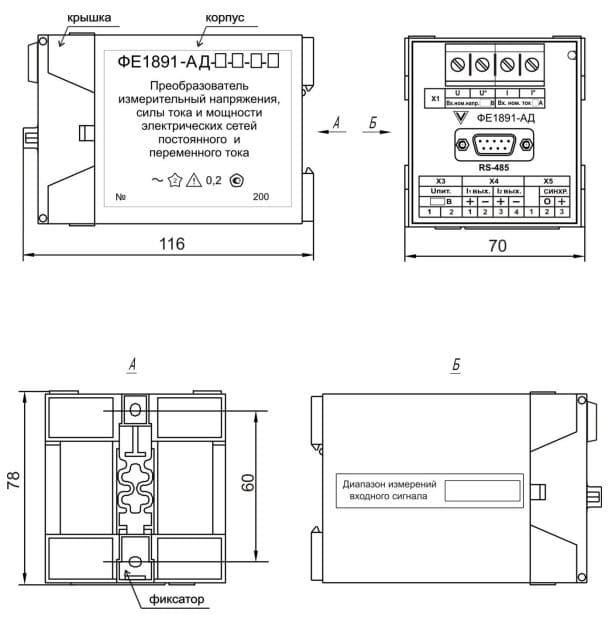

Габаритный чертеж ФЕ1891-АД
Документация для ФЕ1891-АД преобразователь измерительный многофункциональный
> ФЕ1891-АД преобразователи измерительные многофункциональные. Руководство по эксплуатации (.pdf)
