Преобразователи многофункциональные АЕМТ предназначены для измерения электрических величин постоянного тока (напряжение, сила тока, мощность, электроэнергия, количество электричества), переменного тока (напряжение и сила тока, активная, реактивная и полная мощность, коэффициент мощности) и пульсирующего тока. Результаты измерений преобразуются в кодированные сигналы для передачи по двум независимым интерфейсам связи RS-485 и Ethernet.
Описание преобразователей АЕМТ
Преобразователи АЕМТ являются комбинированными устройствами с двумя изолированными каналами измерения мощности, в каждом из которых измеряемое напряжение поступает непосредственно на измерительный вход, а измеряемый ток определяется сигналом, поступающим от вторичной цепи внешнего измерительного датчика или шунта.
Преобразователи AEMT выполнены в изолированном корпусе, могут монтироваться в закрытый шкаф или щит. Конструкция позволяет устанавливать преобразователь на Т-образную направляющую или непосредственно на панель. Благодаря широкому диапазону входных напряжений (до 300В) могут применяться в составе измерительных каналов автоматизированных информационно-измерительных систем, для контроля состояния шкафов оперативного тока и других промышленных объектов. АЕМТ выпускаются в модификациях, отличающихся параметрами входных сигналов для внешних измерительных датчиков тока и напряжений, а также видом электропитания.
Технические характеристики измерительных преобразователей АЕМТ
|
Измеряемые параметры
|
Единица
измерения
|
Диапазон измерения
|
Пределы допускаемой основной погрешности
|
Класс точности согласно IEC 61557-12
|
|
Электрические величины постоянного тока
|
|
Напряжение постоянного тока, UDC
|
В
|
от 0,2 Unom до 1,2 Unom
|
±0,2
|
0,2
|
|
Сила постоянного тока, IDC
|
А
|
от 0,1 Inom до 1,2 Inom
|
±0,5
|
0,5
|
|
Электрическая мощность, PDC
|
Вт
|
от 0,01 Pnom до 1,44 Pnom
|
±1,0;
±1,5
|
-
|
|
Электрическая энергия постоянного тока, WDC
|
Вт*ч
|
-
|
±1,0;
±1,5
|
-
|
|
Количество электричества, QDC
|
А*ч
|
-
|
±1,0;
±1,5
|
-
|
|
Электрические величины переменного тока
|
|
Среднеквадратическое значение напряжения, UAC
|
В
|
от 0,2 Unom до 1,2 Unom
|
±0,5
|
0,5
|
|
Среднеквадратическое значение тока, IAC
|
А
|
от 0,1 Inom до 1,2 Inom
|
±0,5
|
|
Активная мощность, P
|
Вт
|
от 0,02 Pnom до 1,44 Pnom
|
±2,0;
±2,5
|
2,0
|
|
Реактивная мощность, PQ
|
вар
|
от 0,02 Pqnom до 1,44 Pqnom
|
±2,0;
±2,5
|
|
Полная мощность, PS
|
В*А
|
от 0,02 Psnom до 1,44 Psnom
|
±2,0;
±2,5
|
|
Коэффициент мощности PF
|
1
|
от 0,5 (при индуктивной нагрузке) до 0,8 (при емкостной нагрузке)
|
± 0,05
|
-
|
|
от 0 до 1
|
-
|
|
Параметры
|
Значения
|
|
Питание:
|
|
|
Универсальное:
- источник постоянного тока с номинальным напряжением 220 В
- источник переменного тока с номинальным напряжением 230 В частотой 50 Гц (60 Гц)
|
от 176 до 275 В;
~ от 176 до 264 В, 47-63 Гц
|
|
Источник постоянного тока с номинальным напряжением 110 В
|
от 93 до 140 В
|
|
Источник постоянного тока с номинальным напряжением U*
|
от 0,85U до 1,25U В |
|
Потребляемая мощность:
|
|
|
- при питании от источника постоянного тока с номинальным напряжением 220 В
|
4,5 Вт |
|
- при питании от источника переменного тока с номинальным напряжением 230 В
|
9 ВА
|
|
- при питании от источника постоянного тока с номинальным напряжением 110 В
|
4,5 Вт
|
|
- при питании питании от источника постоянного тока с номинальным напряжением U*
|
в соответствии с маркировкой преобразователя |
|
Протоколы передачи данных по интерфейсу RS-485
|
MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101 или «ExtDev» |
|
Протоколы передачи данных по интерфейсу Ethernet
|
MODBUS-TCP/IP и МЭК 60870-5-104 |
|
Габаритные размеры
|
120х80x77 мм
|
|
Масса
|
0,45 кг
|
|
Условия эксплуатации:
- температура
- влажность
- атмосферное давление
|
-40…+55°C;
30-80%;
84-106,7 кПа
|
|
Средний срок службы, не менее
|
25 лет
|
|
Средняя наработка на отказ
|
125000 часов
|
*Значение U устанавливается по согласованию с потребителем, но не более 100 В.
Структура обозначения
|
АЕМТ
|
С
|
1 |
1 |
V
|
3 |
3 |
2
|
|
|
|
|
|
|
|
|
Вид электропитания:
- 1: универсальное: источник постоянного тока U = 220 В или источник переменного тока 230 В частотой 50 Гц (60 Гц);
- 2: источник постоянного тока U = 110 В;
- 3: источник постоянного тока с номинальным напряжением U (изготавливается по специальному заказу. Значение U устанавливается по согласованию с потребителем, но не более 100 В)
|
| Канал 2: см. "Канал 1" |
|
Канал 1:
- 1: 30 В;
- 2: 75 В;
- 3: 150 В;
- 4: 300 В
|
|
Номинальное входное напряжение (канал 1, канал 2)
|
| Канал 2: см. "Канал 1" |
|
Канал 1:
- 1: шунт с номинальным напряжением 75 мВ;
- 2: датчик с номинальным выходным током 100 мА;
- 3: датчик с номинальным выходным током 200 мА
|
|
Характеристики внешних датчиков тока (канал 1, канал 2)
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный АЕМТ.
- Паспорт.
- Электронный носитель с ПО.
- Розетка 15EDGK-3,81-04P.
- Методика поверки (на электронном носителе с ПО).

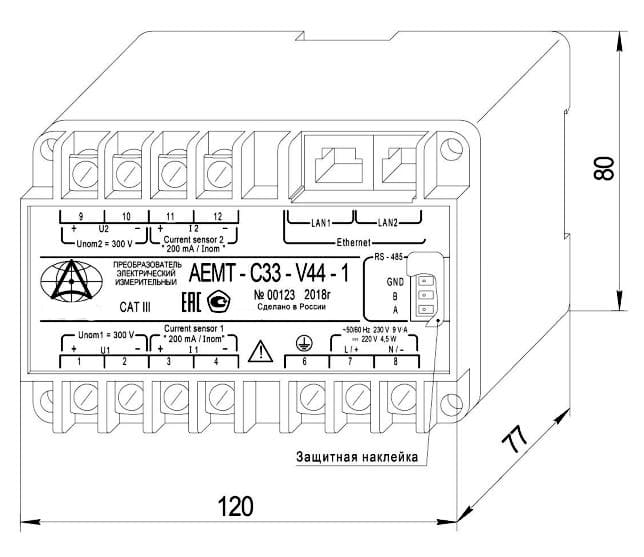

Общий вид преобразователя
