Измерительные преобразователи МИР-ПТ-02 предназначены для линейного преобразования действующего значения переменного тока в унифицированный сигнал постоянного тока.
Преобразователи МИР-ПТ-02 применяются для систем контроля и управления промышленных предприятий в цепях с номинальным напряжением не более 250 В.

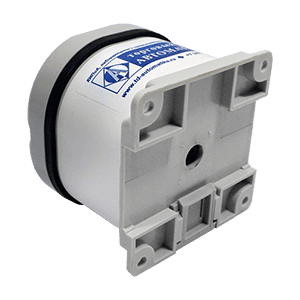

Конструктивно преобразователи МИР-ПТ-02 состоят из пластмассового корпуса, панели, трансформатора, печатной платы и крышки. В панель установлены токоведущие клеммы, к которым с наружной стороны подключаются провода внешнего присоединения. Прибор устанавливается на щитах и панелях или на DIN-рейку шириной 35 мм с передним присоединением монтажных проводов.
Выпускаются пять модификаций измерительного преобразователя МИР-ПТ-02, отличающихся диапазоном измерений входного сигнала, диапазоном выходного сигнала и сопротивлением нагрузки.
Технические характеристики МИР-ПТ-02
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений
входного сигнала
|
Выходной сигнал
|
Диапазон изменений сопротивления нагрузки
|
|
МИР-ПТ-02.00
|
Переменный ток
|
0…5,0 А
|
0…5,0 мА
|
0…2,5 кОМ
|
|
МИР-ПТ-02.01
|
0…2,5 А
|
|
МИР-ПТ-02.02
|
0…1,0 А
|
|
МИР-ПТ-02.03
|
0…0,5 А
|
|
МИР-ПТ-02.04
|
0…5,0 А
|
0…10,0
|
0…1,4 кОм
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной приведенной погрешности
|
±1,0%
|
|
Класс точности
|
1
|
|
Частота входного тока
|
45…400 Гц
|
|
Время установления выходного тока, не более
|
1,0 с
|
|
Амплитуда пульсаций на нагрузке сопротивлением 2,5 кОм, не более
|
50 мВ
|
|
Потребляемая мощность от цепи входного тока
|
1,0 ВА
|
|
Максимальная перегрузка по входному сигналу (длительность)
|
120% (2 ч)
|
|
Диапазон рабочих температур
|
-40…+50°С
|
|
Средний срок службы
|
12 лет
|
|
Наработка на отказ
|
90000 ч
|
|
Масса, не более
|
0,5 кг
|
Структура обозначения
|
МИР-ПТ-02
|
.02
|
|
|
Модификация
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- МИР-ПТ-02 преобразователь измерительный.
- Руководство по эксплуатации.
- Паспорт.
- Комплект монтажных частей.
Габаритный чертеж преобразователя МИР-ПТ-02
Документация для МИР-ПТ-02 преобразователь измерительный
>МИР-ПТ-02 преобразователь измерительный. Руководство по эксплуатации (.pdf)
