Многофункциональный измерительный преобразователь ЭНИП-2 исполнения "Стандарт" предназначен для измерения параметров режимов электрических сетей переменного трехфазного тока (номинальная частота 50 Гц). Также устройство выполняет функции телеуправления, телесигнализации и технического учета электроэнергии с обеспечением обмена информацией по гальванически развязанным цифровым интерфейсам RS-485 и/или Ethernet.
Область применения ЭНИП-2 "Стандарт"
Преобразователи ЭНИП-2 "Стандарт" предназначены для применения в составе систем сбора и передачи информации трансформаторных подстанций, распределительных пунктов (систем телемеханики), электростанций (АСДУ). Применение данных преобразователей позволяет создавать распределенные системы телемеханики, системы технического учета электроэнергии, системы мониторинга качества электрической энергии, системы мониторинга переходных режимов. Передача информации обеспечивается как напрямую, так и в составе систем телемеханики через сервера телемеханики или устройства сбора данных (контролируемые пункты телемеханики), например, ЭНКС-3м, ЭНКМ-3.
Разнообразие модификаций позволяет подобрать ЭНИП-2 исполнения "Стандарт" для решения любой задачи.
Функциональные возможности
Отличительной особенностью ЭНИП-2 "Стандарт" является сочетание высокого быстродействия и высокой точности обработки сигналов, обеспечение синхронизированных измерений параметров режима электрической сети. Высокое качество измерений параметров режима электрической сети достигается за счет применения в ЭНИП-2 оригинальных алгоритмов обработки сигналов.
Измерения. Среднеквадратические и по основной гармонике:
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos φ, φ, tg φ — фазные и общий;
- активная и реактивная энергии в прямом и обратном направлениях.
Управление. Управление коммутационным аппаратом с помощью встроенных дискретных выходов (электронные ключи) или через внешний блок телеуправления ЭНМВ-1 и ЭНМВ-2, подключаемые к ЭНИП-2.
Отображение информации. С помощью внешних модулей индикации ЭНМИ доступны для отображения основные измеряемые и вычисляемые параметры. Допускается как одновременная работа одного ЭНИП-2 с несколькими ЭНМИ, так и отображение информации с нескольких преобразователей на одном ЭНМИ. Модули индикации могут быть конструктивно объединены с ЭНИП-2.
Обмен информацией. ЭНИП-2 исполнения "Стандарт" оснащен различными интерфейсами и протоколами передачи данных, которые позволяют передавать с объектов необходимый объем достоверной информации. ЭНИП-2 поддерживает стандартные протоколы: Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004. Отдельно следует отметить поддержку МЭК 61850, которая реализована в следующем объеме:
- передача данных по протоколу MMS (сервер);
- публикация и подписка на GOOSE-сообщения;
- совмещение программируемой логики и GOOSE для реализации оперативных блокировок.
Если требуется резервировать передачу по сети Ethernet — используйте максимальные модификации с двумя портами (встроенный коммутатор с поддержкой RSTP, PRP): 100Base-T или 100Base-FX (LC multi-mode).
Модификации ЭНИП-2
Модификация «Только измерения». Модификация ЭНИП-2-…-А1Е0-01: на корпус выведены клеммы для подключения измерительных цепей тока и напряжения, цепей питания, интерфейса USB, а также цифрового интерфейса RS-485. На лицевой панели ЭНИП-2 присутствуют индикатор работы порта RS-485-1, а также индикатор питания.
Модификация «Оптимальный». Модификации ЭНИП-2-…-А2Е0-21 и ЭНИП-2-…-А2Е0-11 в отличие от предыдущей модификации дополняется клеммами 8 дискретных входов (для ЭНИП-2-…-21), или 4 входов и 3 выходов (для ЭНИП-2-…-11), а также вторым интерфейсом RS-485 (RS-485- 2), который конструктивно выполнен в виде двух разъемов RJ-45.
Модификация «Расширенный». Модификации ЭНИП-2-…-A3E4-Х1 отличаются от предыдущих наличием третьего порта RS-485 (RS-485-3) и интерфейса Ethernet 100Base-TX или SFP-разъема.
Модификация «Максимум». Модификации ЭНИП-2-…-A2E4x2-Х1 (ЭНИП-2-…-A2E4x2FX-Х1) отличаются наличием двух портов Ethernet, которые работают как встроенный коммутатор с поддержкой протоколов резервирования RSTP и PRP.
Технические характеристики ЭНИП-2 "Стандарт"
|
Характеристики
|
Значения
|
|
Измерения
|
|
Номинальные значения тока
|
1 или 5 А
|
| Номинальные значения напряжения |
57,7/100, 220/380, 400/690 В (фазное/линейное) |
|
Погрешность измерения напряжения
|
приведенная: ±0,2%
относительная: ±0,2% (0,2Uном≤U≤1,5Uном), ±0,75% (0,05Uном≤U<0,2Uном)
|
|
Погрешность измерения тока
|
приведенная: ±0,2%
относительная: ±0,2% (0,2Iном≤I<2Iном), ±0,75% (0,05Iном≤I<0,2Iном),
±2,0% (0,01Iном≤I<0,05Iном)
|
|
Погрешность измерения активной, реактивной, полной мощностей
|
приведенная: ±0,5%
относительная: ±0,5% (0,2Iном≤I≤2Iном, 0,2Uном≤U≤1,5Uном)
|
|
Погрешность измерения частоты
|
абсолютная: ±10 мГц
|
|
Время измерения/обновления параметров
|
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения
|
|
Дополнительные измеряемые и вычисляемые параметры
|
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD
|
|
Межповерочный интервал
|
8 лет
|
|
Дополнительные функции
|
|
Дискретные входы
|
0, 4 или 8 входов («смачиваемый» или «сухой» контакт, фильтрация дребезга) Uном/макс: 24/250 В= или 220/250 В=
|
|
Дискретные выходы
|
0 или 3 дискретных выхода: Uмакс 300 В=/250 В~, Iмакс 100 мА
|
|
Логические выражения
|
до 32 шт. по 32 функции: AND, OR, CMP, TIMER, VALID
|
|
Журналы
|
журнал дискретных сигналов, журнал событий
|
|
Модули расширения
|
|
Индикация параметров
|
ЭНМИ‑3, ЭНМИ‑4, ЭНМИ‑5, ЭНМИ-7
|
|
Дискретный ввод и вывод (до 4 модулей)
|
ЭНМВ‑1‑0/3R, ЭНМВ‑1‑4/3R, ЭНМВ‑1‑6/3R, ЭНМВ‑1‑24/0, ЭНМВ‑1‑0/22, ЭНМВ‑1‑0/20, ЭНМВ‑1‑16/6, ЭНМВ‑1‑16/3R
|
|
Интерфейсы и протоколы обмена
|
|
RS‑485 (600...115200 бит/с)
|
1, 2 или 3 порта — Modbus RTU, МЭК 60870‑5‑101
|
|
Ethernet 100Base‑TX, 1×1000M SC GPON ONU,
Ethernet 100Base‑FX (LC, multimode)
|
1 или 2 порта (PRP, RSTP) — МЭК 61850, МЭК 60870‑5‑104, МЭК 60870‑5‑101 (UDP), Modbus TCP, Modbus RTU, прозрачный режим, SNMP
|
|
Часы реального времени
|
|
Точность отсчета времени
|
0,5 мс (при отсутствии синхронизации не более 0,5 с в сутки)
|
|
Способы синхронизации времени
|
согласно МЭК 60870‑5‑101, МЭК 60870‑5‑104, SNTP
|
|
Питание
|
~100...265 В или =120...370 В
=40...160 В (поставляется без поверки)
=18...36 В
|
|
Потребляемая мощность
|
не более 11 ВА (не более 19 ВА с ЭНМИ)
|
|
Рабочие условия
|
-40...+70°С
|
|
Габаритные размеры
|
75х100х110 мм (IP40), монтаж на 35 мм DIN‑рельс
|

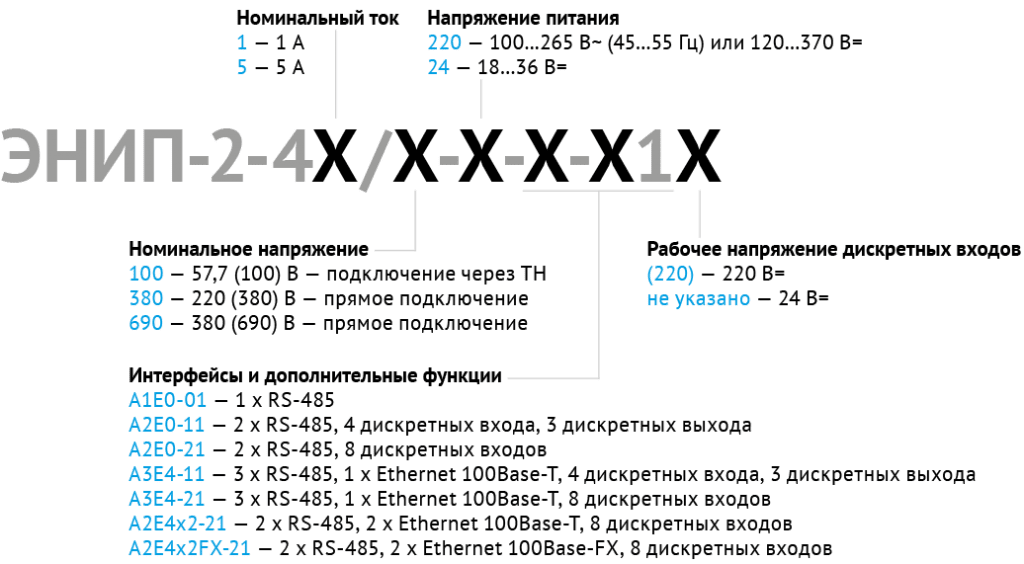

Структура обозначения ЭНИП-2 "Стандарт"
|
ЭНИП-2
|
41
|
100
|
220
|
A1E0‑01
|
220
|
| |
|
|
|
|
Рабочее напряжение дискретных входов:
220: =220 В
не указано: =24 В
|
| |
|
|
|
Интерфейсы, дискретные входы/выходы:
A1E0‑01: 1×RS‑485
A2E0‑01: 2×RS‑485
A2E0‑21: 2×RS‑485, 8×DI
A2E0‑11: 2×RS‑485, 4×DI, 3×DO
A3E4‑21: 3×RS‑485, 1×Ethernet 100Base‑T, 8×DI
A3E4‑11: 3×RS‑485, 1×Ethernet 100Base‑T, 4×DI, 3×DO
A2E4x2‑21: 2×RS‑485, 2×Ethernet 100Base‑T, 8×DI
A2E4x2‑11: 2×RS‑485, 2×Ethernet 100Base‑T, 4×DI, 3×DO
A2SFP‑21: 2×RS‑485, 1×1000M SC GPON, 8×DI
A2SFP‑11: 2×RS‑485, 1×1000M SC GPON, 4×DI, 3×DO
A2E4x2FX‑21: 2×RS‑485, 2×Ethernet 100Base‑FX, 8×DI
A2E4x2FX‑11: 2×RS‑485, 2×Ethernet 100Base‑FX, 4×DI, 3×DO
|
| |
|
|
Напряжение питания:
220: ~100...265 В или =120...370 В
110: =40...160 В (поставляется без поверки)
24: =18...36 В
|
| |
|
Номинальное напряжение:
100: 57,7 (100) В
380: 220 (380) В
690: 400 (690) В
|
| |
Номинальный ток:
41: 1 А
45: 5 А
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный многофункциональный ЭНИП-2 Стандарт.
- Формуляр ЭНИП.411187.001 ФО.
- CD (включает руководство по эксплуатации ЭНИП.411187.002 РЭ, методику поверки ЭНИП.411187.001 МП, программное обеспечение и информационные материалы), 1 шт. на партию продукции.
