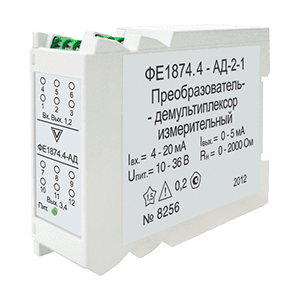

Измерительные преобразователи ФЕ1874-АД предназначены для работы с источниками унифицированных аналоговых сигналов и обеспечивают передачу входного сигнала на гальванически развязанный выход (на гальванически развязанные выходы).
Преобразователи ФЕ1874-АД могут применяться в составе автоматизированных систем управления технологическими процессами энергетических объектов, в аппаратуре технической диагностики, для комплексной автоматизации объектов атомной энергетики и в других областях промышленности.
Описание измерительных преобразователей ФЕ1874-АД
ФЕ1874-АД преобразуют унифицированный входной сигнал постоянного тока (0-5, мА, 0-20 мА и 4-20 мА) или постоянного напряжения (0-75 мВ) в унифицированный выходной сигнал постоянного тока (0-5 мА, 0-20 мА и 4-20 мА). Двухканальные (сдвоенные) преобразователи преобразуют унифицированный входной сигнал постоянного тока 4-20 мА в унифицированный выходной сигнал 4-20 мА.
Для питания внешних датчиков преобразователи ФЕ1874-АД могут иметь встроенный источник питания постоянного тока напряжением 24 В. Сдвоенный преобразователь имеет два гальванически развязанных канала с диапазоном входного и выходного сигнала 4 - 20 мА. Питание внешних датчиков в сдвоенном преобразователе осуществляется по токовой петле (двухпроводное подключение). Преобразователи могут иметь 1, 2 или 4 гальванически развязанных выхода. Преобразователи ФЕ1874-АД с питанием внешних датчиков могут иметь 1 гальванически развязанный выход.
Технические характеристики преобразователя ФЕ1874-АД
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон
измерений
входного сигнала
|
Диапазон изменения выходного сигнала
|
Сопротивление нагрузки
|
Количество выходов
|
Питание внешнего датчика
|
|
ФЕ1874.1-АД-1-1
|
Постоянный ток
|
0 - 5 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
1
|
Нет
|
|
ФЕ1874.1-АД-1-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-1-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-2-1
|
4 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-2-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-2-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-3-1
|
0 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-3-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-3-3
|
0 - 20 мА
|
|
ФЕ1874.1-АД-4-1
|
Постоянное напряжение
|
0 - 75 мВ
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-4-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-4-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-1-1
|
Постоянный ток
|
0 - 5 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
2
|
|
ФЕ1874.2-АД-1-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-1-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-2-1
|
4 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.2-АД-2-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-2-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-3-1
|
0 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.2-АД-3-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-3-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-4-1
|
Постоянное напряжение
|
0 - 75 мВ
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.2-АД-4-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.2-АД-4-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-1-1
|
Постоянный ток
|
0 - 5 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
4
|
|
ФЕ1874.4-АД-1-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-1-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-2-1
|
4 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.4-АД-2-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-2-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-3-1
|
0 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.4-АД-3-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-3-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-4-1
|
Постоянное напряжение
|
0 - 75 мВ
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.4-АД-4-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.4-АД-4-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-5-1
|
Постоянный ток
|
0 - 5 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
-
|
Да
|
|
ФЕ1874.1-АД-5-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-5-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-6-1
|
4 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-6-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-6-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-7-1
|
0 - 20 мА
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-7-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-7-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-8-1
|
Постоянное напряжение
|
0 - 75 мВ
|
0 - 5 мА
|
0 - 2000 Ом
|
|
ФЕ1874.1-АД-8-2
|
4 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-8-3
|
0 - 20 мА
|
0 - 500 Ом
|
|
ФЕ1874.1-АД-9-2 (двухканальный)
|
Постоянный ток
|
4 - 20 мА
4 - 20 мА
|
4 - 20 мА
4 - 20 мА
|
0 - 500 Ом
0 - 500 Ом
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,2%
|
|
Питание:
- преобразователя
- внешних датчиков
|
от 10 до 36 В постоянного тока;
24 В (мощность датчиков до 2 Вт)
|
|
Диапазон рабочих температур
|
-10…+50°С
|
|
Степень защиты корпуса
|
IP20
|
|
Межповерочный интервал
|
4 года
|
|
Гарантийный срок эксплуатации
|
6 мес (общепромышленное исполнение);
24 мес (исполнение для ОИАЭ*)
|
|
Срок службы, не менее
|
10 лет
|
|
Габаритные размеры
|
26х77х111 мм
|
|
Масса, не более
|
0,2 кг
|
*ОИАЭ - объекты использования атомной энергии
Структура заказа ФЕ1874-АД
|
ФЕ1874
|
1-АД
|
4
|
1
|
ОП
|
УХЛ3 |
нет
|
есть
|
обычная
|
|
|
|
|
|
|
|
|
|
Упаковка:
- обычная;
- влагозащищенная
|
|
Поверка:
- есть;
- нет
|
|
Класс безопасности по НП 001-15:
- 3;
- 4;
- нет
|
| Климатическое исполнение |
|
Исполнение:
- ОИАЭ – для объектов использования атомной энергии;
- ОП – общепромышленное
|
|
Диапазон изменения выходного сигнала:
- 1 – 0-5 мА;
- 2 – 4-20 мА;
- 3 – 0-20 мА
|
|
Диапазон измерения входного сигнала:
- 1 – 0-5 мА;
- 2 – 4-20 мА;
- 3 – 0-20 мА;
- 4 – 0-75 мВ;
- 5 – 0-5 мА с питанием внешних датчиков;
- 6 – 4-20 мА с питанием внешних датчиков;
- 7 – 0-20 мА с с питанием внешних датчиков;
- 8 – 0-75 мВ с питанием внешних датчиков;
- 9 – 4-20 мА с питанием внешних датчиков сдвоенный
|
|
Количество выходов: 1, 2 или 4
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- ФЕ1874-АД преобразователь измерительный.
- Паспорт.
- Руководство по эксплуатации (при поставке в один адрес, допускается поставлять по одному экземпляру на каждые пять преобразователей).
- План качества (при поставке приборов «ОИАЭ» исполнения по 2 и 3 классу безопасности план качества обязателен, по 4 классу безопасности – согласно договору поставки, по одному экземпляру на партию).
