Е859 преобразователь измерительный активной мощности

Цена по запросу

Скачать в pdf

Печать

Е859 преобразователь измерительный активной мощностиПреобразователи измерительные Е859 используются для преобразования активной мощности трехпроводных трехфазных цепей переменного тока в выходные унифицированные сигналы постоянного тока. Применяются в системах управления и автоматического регулирования объектов электроэнергетической и др. отраслей промышленности, в том числе для контролирования показателей активной мощности.

Описание преобразователей Е859


Преобразователи активной мощности Е859 выполнены в конструктивном исполнении, обеспечивающем возможность крепления на Т-образную направляющую или непосредственно на панель. Включают в себя следующие основные элементы: корпус, крышка, плата коммутационная, плата измерительная, трансформатор питания, два измерительных трансформатора и фиксатор.

Е859 предназначены для цепей с номинальным междуфазным напряжением 100 В. Имеют один аналоговый выход, питание осуществляется от измеряемой цепи или от внешней сети. Модификации разделяются по диапазону измерения входного и выходного тока, выпускаются в нереверсивном и реверсивном исполнении.

Технические характеристики Е859


Тип преобразователя

Диапазон измерений входного сигнала

Диапазон изменений выходного сигнала

Питание

Ток

Напряжение

Е859А1

0...0,5 А
0...1 А
0...2,5 А
0...5 А

80...120 В

0...5 мА

от измерительной цепи

Е859АР1

0...2,5...5 мА

Е859В1

4...20 мА

Е859ВР1

4...12...20 мА

Е859С1

0...20 мА

Е859СР1

0...10...20 мА

Е859ЕР1

-5...0...5 мА

Е859А2

0...120 В

0...5 мА

~220 В +10%/-15%

Е859АР2

0...2,5...5 мА

Е859В2

4...20 мА

Е859ВР2

4...12...20 мА

Е859С2

0...20 мА

Е859СР2

0...10...20 мА

Е859ЕР2

-5...0...5 мА

Характеристики

Значения

Междуфазное напряжение

100 В

Коэффициент мощности (cos φ)

1

Класс точности

0,5

Потребляемая мощность при питании от внешней сети:

 - от цепи питания

 - от цепи входного сигнала для каждой последовательной цепи

 - от цепи входного сигнала для каждой параллельной цепи



3 ВА

0,2 ВА

0,2 ВА

Потребляемая мощность при питании от измеряемой цепи:

 - от цепи входного сигнала для каждой последовательной цепи

 - от цепи входного сигнала для параллельных цепей АВ, СВ

 - от цепи входного сигнала для параллельной цепи АС



0,2 ВА

0,2 ВА

6 ВА

Время установления выходного сигнала при скачкообразном изменении входного сигнала от нулевого значения до любого значения рабочего диапазона

не более 0,5 с

Время установления рабочего режима

не более 15 мин

Средняя наработка на отказ

не менее 50 000 ч

Средний срок службы

не менее 10 лет

Габаритные размеры 120х80х120 мм
Масса, не более 0,9 кг

Структура обозначения Е859

Е859

С

Р

1

0...1 А





















Диапазон измерений входного тока:

0...0,5 А

0...1 А

0...2,5 А

0...5 А

Тип питания прибора:

1: питание от измеряемой цепи
2: питание от внешней сети ~220 В

Без обозначения: нереверсивный преобразователь

Р: реверсивный преобразователь

Выходной ток:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА

Тип преобразователя

Стандартный комплект поставки:

- Преобразователь измерительный Е859.

- Паспорт.

- Руководство по эксплуатации (прилагается к каждым 50-ти преобразователям или к отдельной поставке).

- Упаковка индивидуальная.

- Фиксатор (установлен на корпусе преобразователя).

Габариты преобразователей Е859

Е859 преобразователь измерительный активной мощности

Нумерация и обозначение контактов Е859

Е859 преобразователь измерительный активной мощности

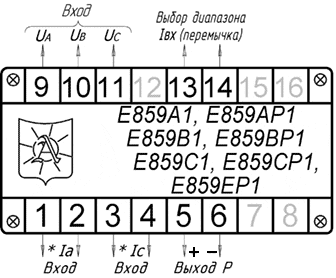

Для преобразователей Е859 с питанием от измерительной цепи

Е859 преобразователь измерительный активной мощности

Для преобразователей Е859 с питанием от внешнего источника ~220 В

Чтобы правильно подобрать измерительные преобразователи Е859, узнать стоимость, купить Е859, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@e854.ru
