Измерительные преобразователи Е855ЭС предназначены для преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.
|
Е855/1ЭС 110х125х80 мм
|
Е855/1ЭС-М 44х81х72 мм
|
Конструктивно преобразователи Е855ЭС состоят из основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней элементами электрической схемы, входного трансформатора напряжения для каждого канала, и питающего трансформатора.
Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых проводов сечением от 0,5 до 7,0 мм2. Подключение производится непосредственно в цепи с рабочим напряжением до 500 В включительно или через измерительные трансформаторы.
Преобразователи напряжения переменного тока Е855 по числу и виду преобразуемых входных сигналов могут быть одноканальными и многоканальными:
- Е855/1ЭС, Е855/1ЭС-М, Е855/2ЭС, Е855/2ЭС-М, Е855/3ЭС, Е855/3ЭС-М и Е855/4ЭС, Е855/4ЭС являются одноканальными;
- Е855/5ЭС, Е855/6ЭС, Е855/7ЭС, Е855/8ЭС – двухканальными;
- Е855/9ЭС, Е855/9.3ЭС, Е855/10ЭС, Е855/10.3ЭС, Е855/11ЭС, Е855/11.3ЭС, Е855/12ЭС, Е855/12.3ЭС – трехканальными.
По заказу возможно изготовление трехканальных измерительных преобразователей Е855ЭС с объединенной нейтралью. При этом их обозначение при заказе будет: Е 855/9.3ЭС, Е 855/10.3ЭС, Е 855/11.3ЭС, Е 855/12.3ЭС.
Технические характеристики преобразователей Е855ЭС
|
Тип преобразователя
|
Диапазон
измерений
входного сигнала
|
Диапазон
изменений
выходного сигнала
|
Диапазон
изменений
сопротивления
нагрузки
|
Количество
каналов
|
|
Е855/1ЭС,
Е855/1ЭС-М
|
0…125 В;
0…250 В;
0…400 В;
0…500 В
|
0…5 мА
|
0…3,0 кОм
|
1
|
|
Е855/2ЭС,
Е855/2ЭС-М
|
75…125 В
|
|
Е855/3ЭС,
Е855/3ЭС-М
|
0…125 В;
0…250 В;
0…400 В;
0…500 В
|
4…20 мА
|
0…0,5 кОм
|
|
Е855/4ЭС,
Е855/4ЭС-М
|
75…125 В
|
|
Е855/5ЭС
|
0…125 В;
0…250 В;
0…400 В;
0…500 В
|
0…5 мА
|
0…3,0 кОм
|
2
|
|
Е855/6ЭС
|
4…20 мА
|
0…0,5 кОм
|
|
Е855/7ЭС
|
75…125 В
|
0…5 мА
|
0…3,0 кОм
|
|
Е855/8ЭС
|
4…20 мА
|
0…0,5 кОм
|
|
Е855/9ЭС
Е855/9.3ЭС
|
0…125 В;
0…250 В;
0…400 В;
0…500 В
|
0…5 мА
|
0…3,0 кОм
|
3
|
|
Е855/10ЭС
Е855/10.3ЭС
|
4…20 мА
|
0…0,5 кОм
|
|
Е855/11ЭС
Е855/11.3ЭС
|
75…125 В
|
0…5 мА
|
0…3,0 кОм
|
|
Е855/12ЭС
Е855/12.3ЭС
|
4…20 мА
|
0…0,5 кОм
|
Примечания:
- Для многоканальных преобразователей параметры входных и выходных сигналов всех каналов одинаковы.
- Максимальное напряжение на входе каждого канала измерительного преобразователя 500 В.
- Измерительные преобразователи Е855/[9 – 12].3ЭС — трехканальные с объединенной нейтралью.
|
Характеристика
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,5%
|
|
Варианты питания:
|
|
Е855/1ЭС, Е855/1ЭС-М, Е855/2ЭС,
Е855/2ЭС-М, Е855/3ЭС, Е855/3ЭС-М,
Е855/4ЭС, Е855/4ЭС-М, Е855/5ЭС,
Е855/6ЭС, Е855/7ЭС, Е855/8ЭС,
Е855/9ЭС, Е855/9.3ЭС, Е855/10ЭС,
Е855/10.3ЭС, Е855/11ЭС, Е855/11.3ЭС,
Е855/12ЭС, Е855/12.3ЭС
|
от источника напряжения переменного тока
напряжением 198...242 В частотой 50 Гц
(обозначение при заказе – «Питание ~220 В»)
|
|
Е855/1ЭС, Е855/2ЭС, Е855/3ЭС,
Е855/4ЭС, Е855/5ЭС, Е855/6ЭС,
Е855/7ЭС, Е855/8ЭС, Е855/9ЭС,
Е855/9.3ЭС, Е855/10ЭС, Е855/10.3ЭС,
Е855/11ЭС, Е855/11.3ЭС, Е855/12ЭС, Е855/12.3ЭС
|
от источника напряжения переменного тока
напряжением от 85 до 264 В частотой 50 Гц или
от источника напряжения постоянного тока
напряжением от 120 до 300 В –
(обозначение при заказе – «Универсальное питание ~220 В»)
|
|
Е855/1ЭС, Е855/1ЭС-М, Е855/2ЭС,
Е855/2ЭС-М, Е855/3ЭС, Е855/3ЭС-М,
Е855/4ЭС, Е855/4ЭС-М, Е855/5ЭС,
Е855/6ЭС, Е855/7ЭС, Е855/8ЭС,
Е855/9ЭС, Е855/9.3ЭС, Е855/10ЭС,
Е855/10.3ЭС, Е855/11ЭС, Е855/11.3ЭС,
Е855/12ЭС, Е855/12.3ЭС
|
от источника напряжения постоянного тока
напряжением 18...36 В
(обозначение при заказе – «Питание +24 В»)
|
|
Е855/2ЭС, Е855/3ЭС, Е855/4ЭС
|
питание от измерительной цепи –
(обозначение при заказе — «питание от измерительной цепи»)
|
|
Потребляемая мощность от:
|
|
- измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей):
|
|
- для Е855ЭС с диапазонами измерения входного сигнала 0…125, 75…125 В
|
0,3 ВА
|
|
- для Е855ЭС с диапазоном измерения входного сигнала 0…250 В
|
0,6 ВА
|
|
- для Е855ЭС с диапазоном измерения входного сигнала 0…400 В
|
1,0 ВА
|
|
- для Е855ЭС с диапазоном измерения входного сигнала 0…500 В
|
1,2 ВА
|
|
- внешнего источника питания напряжения переменного тока, не более:
|
|
- для Е855/[1 – 4]ЭС-М, Е855/[1 – 4]ЭС
|
4,0 ВА
|
|
- для Е855/[5 – 8]ЭС
|
5,0 ВА
|
|
- для Е855/[9 – 12]ЭС
|
6,0 ВА
|
|
- внешнего источника питания напряжения постоянного тока, не более:
|
|
- для Е855/[1 – 4]ЭС-М, Е855/[1 – 4]ЭС
|
4,0 Вт
|
|
- для Е855/[5 – 8]ЭС
|
5,0 Вт
|
|
- для Е855/[9 – 12]ЭС
|
6,0 Вт
|
|
Диапазон рабочих температур
|
-30…+60°С
|
|
Гарантийный срок эксплуатации
|
48 месяцев
|
|
Средний срок службы, не менее
|
12 лет
|
|
Межповерочный интервал
|
48 месяцев
|
|
Габаритные размеры:
- для Е855/[1 – 4]ЭС-М;
- для Е855/[1 – 4]ЭС;
- для Е855/[5 – 12]ЭС
|
44x81x72 мм;
110х125x80 мм;
110х125x132 мм
|
|
Масса:
- для Е855/[1 – 4]ЭС-М;
- для Е855/[1 – 8]ЭС;
- для Е855/[9 – 12]ЭС
|
0,35 кг;
0,8 кг;
1,2 кг
|
Структура заказа
При заказе необходимо указать: тип и модификацию преобразователя, конструктивное исполнение, определяющее его габаритные размеры, количество каналов, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
|
Е855
|
/1ЭС
|
1 канал
|
0-125 В
|
0-5 мА
|
DIN-35
|
питание ~220 В
|
|
|
|
|
|
|
|
Тип питания прибора:
~220 В;
универсальное питание 220 В;
+24 В;
питание от измерительной цепи
|
|
Крепление на шину DIN-35
|
|
Диапазон изменения выходного аналогового сигнала
|
|
Диапазон измерения входного сигнала
|
|
Количество каналов
|
|
Конструктивное исполнение
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Е855ЭС преобразователь измерительный напряжения переменного тока.
- Руководство по эксплуатации.
- Паспорт.
- Методика поверки.
Габаритные чертежи

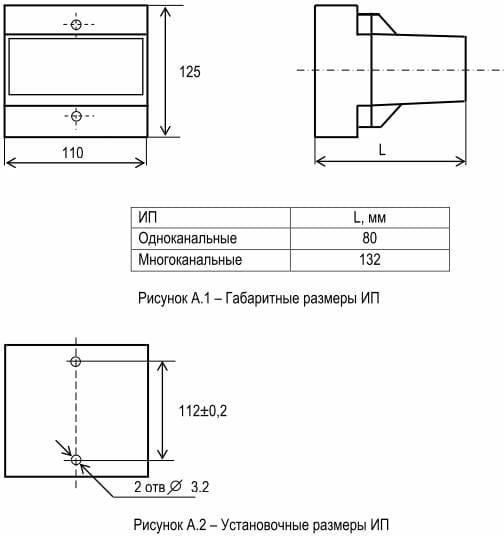

Габаритные и установочные размеры Е855/1ЭС – Е855/12ЭС

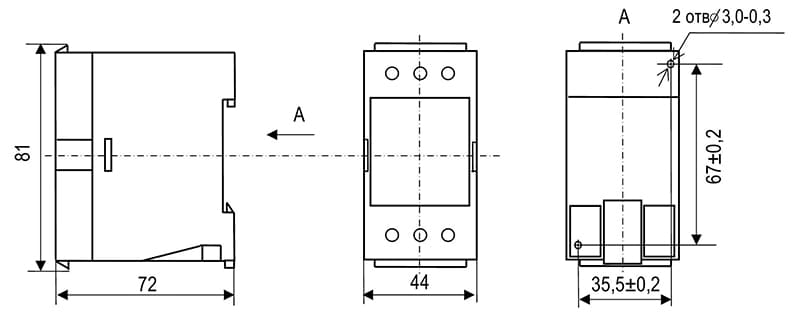

Габаритные и установочные размеры Е855/1ЭС-М, Е855/2ЭС-М, Е855/3ЭС-М, Е855/4ЭС-М

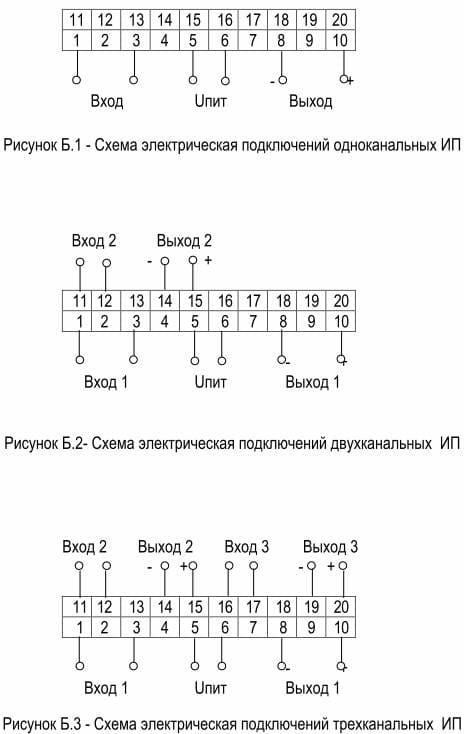

Электрические схемы подключений
|
|
|
|
Одноканальные преобразователи Е855ЭС
|
Двухканальные преобразователи Е855ЭС
|
|
|
|
|
Трехканальные преобразователи Е855/9ЭС – Е855/12ЭС
|
Трехканальные преобразователи
Е855/9.3ЭС – Е855/12.3ЭС
|
Документация для Е855ЭС преобразователи измерительные напряжения переменного тока
>Е855ЭС преобразователь измерительный. Методика поверки (.pdf)
>Е855ЭС преобразователь измерительный. Руководство по эксплуатации (.pdf)
