Измерительные преобразователи Е854ЭС-Ц предназначены для преобразования действующего значения переменного тока Е845ЭС-Ц в цифровой код, с последующей передачей полученных результатов на ПК и/или на внешнее показывающее устройство ПУ-25. Кроме того, Е854ЭС-Ц применяют для линейного преобразования входного сигнала переменного тока в унифицированный выходной сигнал постоянного тока.
Преобразователи Е854ЭС-Ц выпускаются в различных исполнениях, отличающихся наличием порта RS-485, порта для показывающего устройства (ПУ-25), аналогового выхода, количеством входных измерительных каналов и размерами корпуса. Связь с компьютером осуществляется в соответствии с протоколом передачи данных MODBUS.
Конструктивно измерительные цифровые преобразователи тока Е854ЭС-Ц состоят из основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней элементами электрической схемы, питающего трансформатора и входных трансформаторов тока. Подключение производится непосредственно или через измерительные трансформаторы тока.
Выпускаются модели Е854ЭС-Ц с показывающим устройством (ПУ-25), такие преобразователи оснащены встроенным источником напряжения постоянного тока 5 В для питания ПУ. Расстояние удаления показывающего устройства от измерительного прибора – до 3 метров, по заказу – возможно до 100 метров, при этом питание ПУ осуществляется от дополнительного источника питания БП-Ц (не входит в комплект поставки).
Технические характеристики Е854ЭС-Ц
|
Тип
преобразователя
|
Вид
входного сигнала
|
Диапазон
измерений
входного сигнала
|
Аналоговый выход
|
RS-485
|
ПУ*
|
|
Диапазон
изменений
выходного сигнала
|
Диапазон
изменений
сопротивления нагрузки
|
|
Е854/1ЭС-Ц
|
Переменный ток
|
0 – 0,5 А;
0 – 1,0 А;
0 – 2,5 А;
0 – 3,5 А;
0 – 5,0 А
|
нет
|
да
|
да
|
|
Е854/2ЭС-Ц
|
да
|
нет
|
|
Е854/2ЭС-ЦМ
|
да
|
нет
|
|
Е854/2ЭС-Ц.3**
|
да
|
нет
|
|
Е854/3ЭС-Ц
|
нет
|
да
|
|
Е854/4ЭС-Ц
|
0 – 5 мА;
4 – 20 мА
|
0 – 3,0 Ком;
0 – 0,5 Ком
|
да
|
да
|
|
Е854/5ЭС-Ц
|
да
|
нет
|
|
Е854/5ЭС-ЦМ
|
да
|
нет
|
|
Е854/5ЭС-Ц.3**
|
да
|
нет
|
|
Е854/6ЭС-Ц
|
нет
|
да
|
* ПУ – показывающее устройство;
** Е854/2ЭС-Ц.3 и Е854/5ЭС-Ц.3 имеют 3 входа с одинаковыми параметрами входных сигналов.
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,5%
|
|
Варианты питания
|
от источника напряжения переменного тока
напряжением 198...242 В частотой 50 Гц
(обозначение при заказе – «Питание ~220 В»)
|
|
от источника напряжения переменного тока
напряжением от 85 до 264 В частотой 50 Гц или от источника напряжения
постоянного тока напряжением от 120 до 300 В
(обозначение при заказе – «Универсальное питание ~220 В»)
|
|
от источника напряжения постоянного тока
напряжением 18...36 В
(обозначение при заказе – «Питание +24 В»)
|
|
Потребляемая мощность от:
|
|
- измерительной цепи
|
0,5 ВА
|
|
- внешнего источника питания:
- для преобразователей с источником питания для ПУ;
- для преобразователей без источника питания для ПУ;
- Е854/2ЭС-Ц.3, Е854/5ЭС-Ц.3
|
10 ВА;
4 ВА;
6,5 ВА
|
|
Класс точности
|
0,5
|
|
Цвет индикатора ПУ
|
зелёный/красный/жёлтый
(без обозначения при заказе – зелёный)
|
|
Диапазон рабочих температур
|
-30…+55°С
|
|
Степень защиты
|
IP00
|
|
Гарантийный срок эксплуатации
|
48 месяцев
|
|
Средний срок службы, не менее
|
12 лет
|
|
Межповерочный интервал
|
48 месяцев
|
|
Габаритные размеры, не более:
- Е854/1ЭС-Ц, Е854/2ЭС-Ц, Е854/3ЭС-Ц, Е854/4ЭС-Ц, Е854/5ЭС-Ц, Е854/6ЭС-Ц;
- Е854/2ЭС-ЦМ;
- Е854/5ЭС-ЦМ;
- показывающего устройства ПУ-25;
- источника питания БП-Ц
|
125х110х132 мм;
81х72х44 мм;
81х72х55 мм;
130х60х30 мм;
110x125x80 мм
|
|
Масса, не более:
- преобразователя Е854ЭС-Ц;
- показывающего устройства ПУ-25;
- источника питания БП-Ц
|
1,5 кг;
0,4 кг;
0,8 кг
|
Структура заказа измерительных преобразователей Е854ЭС-Ц
При заказе необходимо указывать: тип и модификацию преобразователя, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), наличие показывающего устройства ПУ, цвет индикатора ПУ, питание ПУ, длину шнура, коэффициент трансформации* измерительного трансформатора тока (для измерительных преобразователей, имеющих ПУ и предназначенных для подключения через измерительный трансформатор), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
|
Е854
|
/4ЭС-Ц
|
0 – 5 А
|
0 – 5 мА
|
ПУ
|
красный
|
5 В
|
3 м
|
КТi = 1000/5
|
~220 В
|
|
|
|
|
|
|
|
|
|
|
Тип питания прибора: 220 В; универсальное питание; 24 В
|
|
Коэффициент трансформации измерительного трансформатора тока
|
|
Длина кабеля для ПУ
|
|
Питание ПУ
|
|
Цвет индикатора ПУ
|
|
Наличие показывающего устройства ПУ
|
|
Диапазон изменения выходного аналогового сигнала
|
|
Диапазон измерения входного сигнала
|
|
Конструктивное исполнение
|
|
Тип преобразователя
|
Габаритные чертежи
Е854/[1-6]ЭС-Ц

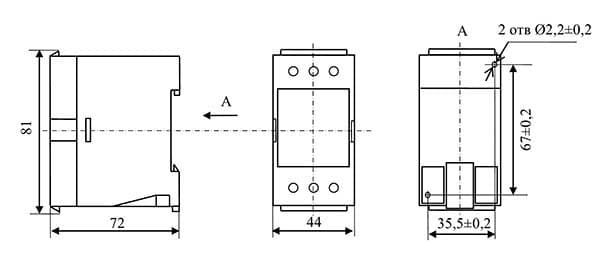

Е854/2ЭС-ЦМ
Е854/5ЭС-ЦМ
Показывающее устройство ПУ-25
Документация для Е854ЭС-Ц преобразователь измерительный переменного тока с RS485
>Е854ЭС-Ц преобразователь измерительный. Методика поверки (.pdf)
>Е854ЭС-Ц преобразователь измерительный. Руководство по эксплуатации (.pdf)
