Преобразователи измерительные серии Е842/1 используются для преобразования переменного тока в унифицированный выходной сигнал постоянного тока на изменяющуюся нагрузку без дополнительного источника питания.
Основное применение преобразователей Е842/1: контроль электрических установок и сетей, систем автоматизации АСУ ТП и других объектах энергетики. Также могут применяться для нужд народного хозяйства, включая атомные станции.
Описание Е842/1
Е842/1 выполнены в едином корпусе, в конструкцию входят основание, крышка, трансформатор и печатная плата. К особенностям преобразователей относится конструктивное исполнение, обеспечивающее навесное и утопленное крепление на щитах и панелях, и возможность присоединения монтажных проводов спереди. Крепление к щиту для навесного или утопленного монтажа осуществляется при помощи двух винтов и двух специальных скоб.
Технические характеристики преобразователей Е842/1
|
Тип преобразователя
|
Диапазон измерений входного сигнала, А
|
Выходной сигнал, мА
|
|
Е842/1
|
0 – 0,5
|
0-5
|
|
0 – 1,0
|
|
0 – 2,5
|
|
0 – 5,0
|
|
Характеристики
|
Значения
|
|
Класс точности
|
1
|
|
Потребляемая мощность, BA
|
1,0 от измерительной цепи
|
|
Рабочая область частоты, Гц
|
45-65
|
|
Расширенная область частоты, Гц
|
65-1000
|
|
Диапазон изменения сопротивления нагрузки, кОм
|
0-2,5
|
|
Габаритные размеры, мм
|
80х80х90
|
|
Масса, кг
|
0,495
|
Структура обозначения Е842/1
|
Е842/1
|
0-1,0 А
|
|
|
Диапазон измерений входного сигнала:
0...0,5 А
0...1,0 А
0...2,5 А
0...5,0 А
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный Е842/1.
- Паспорт.
- Руководство по эксплуатации (при поставке партии допускается 1 экземпляр на 3 изделия).
- Методика поверки (1 экземпляр при одновременной поставке в один адрес, но не менее 1 экземпляра в каждый транспортный ящик).
- Скоба 8ПМ.140.196, 2 шт.
- Упаковка.

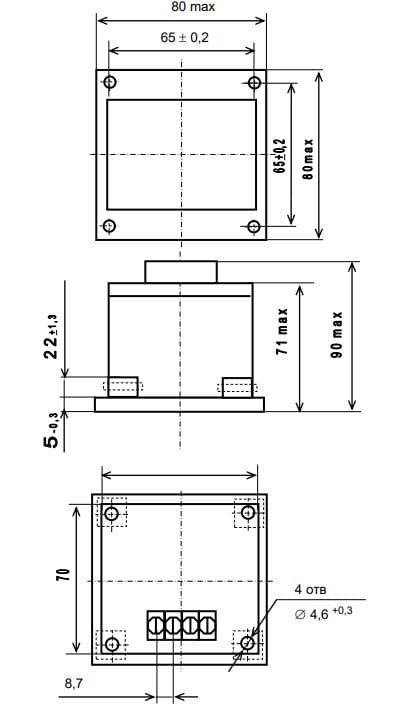

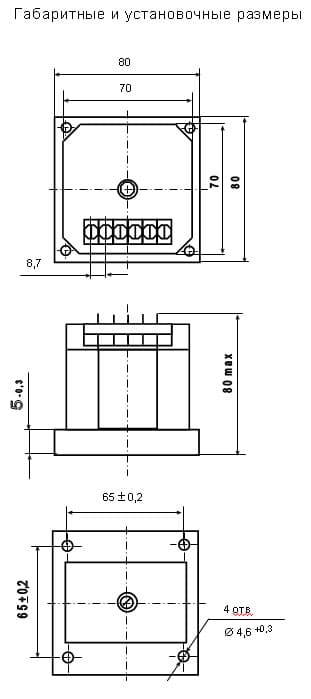

Чертежи Е842/1
Чтобы правильно подобрать измерительные преобразователи Е842/1, узнать стоимость, купить преобразователи Е842/1,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте info@e854.ru
Документация для Е842/1 преобразователь измерительный переменного тока
> Е842/1 преобразователь измерительный. Руководство по эксплуатации (.pdf)
