Преобразователь измерительный Е1842С применяется для преобразования переменного тока в выходной унифицированный сигнал постоянного тока.
Преобразователи Е1842С используются для контроля значений тока различных электроустановок и электрических систем с номинальным напряжением до 660 В. Отличительной особенностью данного типа преобразователей является проходная конструкция, не требующая электрических присоединений к измеряемым цепям.
Описание преобразователя Е1842С

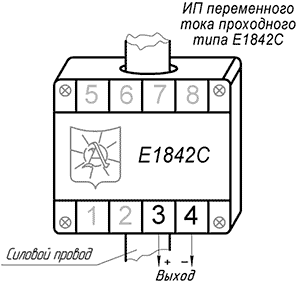

В конструкцию преобразователя Е1842С входят: корпус, крышка, плата печатная в сборе, трансформатор измерительный и фиксатор. Крышка крепится к корпусу при помощи четырех самонарезных винтов, которые можно пломбировать. В корпусе прибора имеется сквозное окно, через которое пропускается силовой провод измеряемой цепи. Фиксатор, в зависимости от варианта установки, обеспечивает крепление преобразователя к рейке монтажной или панели.
Технические характеристики Е1842С
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений входного сигнала
|
Выходной сигнал
|
Сопротивление нагрузки
|
|
Е1842С
|
Переменный ток
|
0...25 А
0...50 А
0...100 А
0...150 А*
0...200 А*
0...250 А*
|
0...20 мА
|
0 - 500
|
*По спецзаказу.
|
Характеристики
|
Значения
|
|
Питание
|
не требуется
|
|
Класс точности
|
0,5
|
|
Пределы допускаемой основной погрешности (от нормирующего значения выходного сигнала)
|
±0,5%
|
|
Время установления выходного тока, не более
|
1 с
|
|
Пульсации выходного сигнала, не более
|
0,2%
|
|
Степень защиты оболочки по ГОСТ 14254-96
|
IP20
|
|
Габаритные размеры
|
70х80х77 мм
|
|
Масса, не более
|
0,3 кг
|
|
Средний срок службы
|
10,5 лет
|
|
Средняя наработка до отказа
|
75000 ч
|
|
Рабочие условия применения:
- диапазон рабочих температур
- относительная влажность воздуха
- атмосферное давление
|
-30…+55°С
95% при +35°С
84…106,7 кПа
|
Структура обозначения Е1842С
|
Е1842С
|
0-25 А
|
|
|
Диапазон измерений входного сигнала:
0...25 А
0...50 А
0...100 А
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный Е1842С.
- Паспорт.
- Руководство по эксплуатации.
- Методика поверки (прилагается к отдельной поставке).
- Фиксатор (установлен на корпусе преобразователя).
Габариты преобразователей Е1842С
Чтобы правильно подобрать измерительные преобразователи Е1842С, узнать стоимость, купить Е1842С,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте info@e854.ru
Документация для Е1842С преобразователь измерительный переменного тока проходного типа
> Е1842С преобразователь измерительный. Руководство по эксплуатации (.pdf)
