Преобразователи измерительные ЦЛ9259Р и ЦЛ9259Е предназначены для линейного преобразования активной мощности в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS485.
Преобразователи ЦЛ9259 внесены в Государственный реестр средств измерений.
|

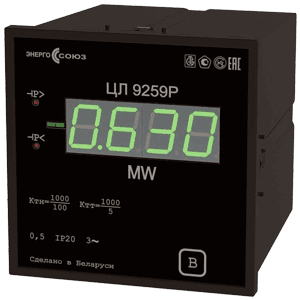

ЦЛ9259Р 120х120х138 мм
|

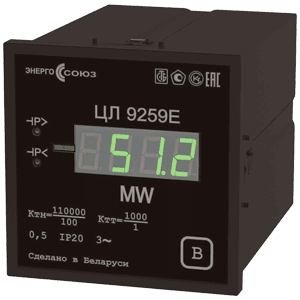

ЦЛ9259Е 98х98х138 мм
|
Описание преобразователей ЦЛ9259
Преобразователи активной мощности ЦЛ9259 конструктивно состоят из кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.
На плате индикации размещены два светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и отсчетное устройство.
Кожух и лицевая панель выполнены из изоляционного материала. Крепление на щите осуществляется с помощью четырех фиксаторов.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания. Преобразователи ЦЛ9259 включаются непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Технические характеристики
|
Тип
преобразователя
|
Диапазоны измерения
входных сигналов*
|
Номинальное
значение
коэффициента
мощности
cos φ
|
Диапазон
изменения
выходного
аналогового
сигнала, мА
|
Диапазон
сопротивления
нагрузки, кОм
|
|
Ток, А
|
Напряжение, В
|
|
ЦЛ9259
|
0…0,5 (0,5);
0…1,0 (1,0);
0…2,5 (2,5);
0…5,0 (5,0)
|
0…120 (100);
0…264 (220);
0…456 (380)
|
+1 и -1
|
±5;
0…2,5…5;
4…12…20;
0…10…20;
0…5;
4…20;
0…20
|
0…3,0;
0…3,0;
0…0,5;
0…0,5;
0…3,0;
0…0,5;
0…0,5
|
|
80…120 (100)
|
* В скобках указаны номинальные значения входных сигналов
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,5 %
|
|
Допускаемый ток, коммутируемый каждым реле
|
0,3 А
|
|
Допускаемое напряжение, коммутируемое каждым реле
|
250 В
|
|
Варианты питания
|
от источника напряжения переменного тока
напряжением от 198 до 242 В
с номинальным значением 220 В частотой 50 Гц
|
|
от источника напряжения переменного тока
напряжением от 85 до 264 В
с номинальным значением 220 В частотой 50 Гц
или от источника напряжения постоянного тока
напряжением от 120 до 300 В
с номинальным значением 220 В
|
|
от источника напряжения постоянного тока
напряжением от 18 до 36 В с номинальным значением 24 В
|
|
от измерительной цепи при входном напряжении только 80 – 120 В
|
|
Потребляемая мощность от:
|
|
- измерительной цепи, не более:
|
|
- для каждой последовательности цепи
|
0,2 ВА
|
|
- для параллельных цепей с питанием от цепи входного сигнала от фаз А и С
|
6,0 ВА
|
|
- для параллельных цепей с питанием от цепи входного сигнала от фазы В
|
0,5 ВА
|
|
- для каждой параллельной цепи с питанием от внешнего источника
|
0,5 ВА
|
|
- внешнего источника питания
|
6,0 ВА
|
|
Цвет индикаторов
|
зелёный/красный/жёлтый
|
|
Диапазон рабочих температур
|
-40…+50°С
|
|
Степень защиты
|
IP20
|
|
Гарантийный срок эксплуатации
|
18 месяцев
|
|
Средний срок службы, не менее
|
10 лет
|
|
Межповерочный интервал
|
12 месяцев
|
|
Габаритные размеры (ДхШхВ), не более
|
|
- ЦЛ9259Р
|
120х120х138 мм
|
|
- ЦЛ9259Е
|
98x98x138 мм
|
|
Масса, не более
|
1,0 кг
|
Структура заказа ЦЛ9259
При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, диапазон измерения входного тока, диапазон измерения входного напряжения, наличие или отсутствие порта RS485, наличие или отсутствие реле, диапазон изменения выходного аналогового сигнала (при его наличии), вариант питания, цвет индикации. При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициенты трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
|
ЦЛ9259
|
Р
|
4
|
1
|
1
|
0
|
2
|
2
|
красный
|
КТi = 1000/5
|
КТu = 35000/100
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент трансформации напряжения**
|
|
Коэффициент трансформации тока**
|
|
Цвет индикаторов*:
- зеленый;
- красный;
- жёлтый
|
|
Тип питания прибора:
1 – от источника напряжения переменного тока 220 В, 50 Гц;
2 – от источника напряжения переменного тока 220 В, 50 Гц или от источника напряжения постоянного тока 220 В;
3 – от источника напряжения постоянного тока 24 В;
4 – от измерительной цепи
|
|
Аналоговый выход:
0 – отсутствует;
1 – 0…5 мА;
2 – 4…20 мА;
3 – 4…12…20 мА;
4 – 0…2,5…5 мА;
5 – ±5 мА;
6 – 0…20 мА;
7 – 0…10…20 мА;
8 – 0…5 мА или 0…2,5…5 мА;
9 – 4…20 мА или 4…12…20 мА;
А – 0…5 мА или ±5 мА;
Б – 0…20 мА или 0…10…20 мА
|
|
Реле:
0 – отсутствует;
1 – присутствует
|
|
Порт RS485:
0 – отсутствует;
1 – присутствует
|
|
Диапазон измерения входного напряжения:
1 – 0…120 В;
2 – 0…264 В;
3 – 0…456 мА;
4 – 80…120 мА (для преобразователей с питанием от измерительной цепи)
|
|
Диапазон измерения входного тока:
1 – 0…5 мА;
2 – 0…0,1 мА;
3 – 0…2,5 мА;
4 – 0…5,0 мА
|
|
Конструктивное исполнение:
Р – 120х120х138 мм;
Е – 98х98x138 мм
|
|
Тип преобразователя
|
Примечания:
*Без указания в заказе цвет индикаторов – зелёный.
**КТi, КТu указывается только для преобразователей, предназначенных для включения через измерительный трансформатор.
Стандартный комплект поставки преобразователей ЦЛ9259:
- ЦЛ9259 преобразователь измерительный цифровой активной и реактивной мощности трехфазного тока.
- Руководство по эксплуатации (поставляется 1 экземпляр на каждые 3 преобразователя).
- Паспорт.
- Методика поверки (поставляется 1 экземпляр на каждые 3 преобразователя).
- Демонстрационное ПО.
Габаритный чертеж ЦЛ9259
|
Вариант
конструктивного
исполнения
|
Высота, мм
|
Ширина, мм
|
Длина, мм
|
|
H
|
h
|
B
|
b
|
I
|
|
Е
|
98
|
96
|
98
|
96
|
138
|
|
Р
|
120
|
120
|
138
|
Документация для ЦЛ9259 преобразователи измерительные цифровые активной мощности трехфазного тока
>ЦЛ9259 преобразователи измерительные. Руководство по эксплуатации (.pdf)
