ЦА9256 преобразователи измерительные цифровые постоянного тока

Измерительные преобразователи ЦА9256 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Результат измерения отображается на отсчетном устройстве с учетом коэффициента преобразования первичных цепей.

Преобразователи ЦА9256 внесены в Государственный реестр средств измерений.

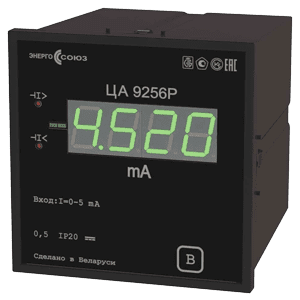

ЦА9256Р 120х120х138 мм

ЦА9256Е 98х98х138 мм

ЦА9256М 72х72х90 мм

Описание преобразователей ЦА9256

Конструктивно преобразователи ЦА9256 состоят из кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

По заказу потребителя, преобразователи ЦА9256 могут быть оборудованы реле, которые позволяют осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Включение ЦА9256 осуществляется непосредственно или от наружных шунтов, или от первичных преобразователей.

На плате индикации размещены два светодиода индикации превышения или принижения пороговых значений (для преобразователей, в которых присутствуют реле), и отсчетное устройство, на котором отображается измеренное значение сигнала в первичной цепи (при включении от шунта или первичного измерительного преобразователя) или входного сигнала (при непосредственном включении).

Преобразователи ЦА9256 могут быть оснащены портом RS-485 для передачи данных на ПЭВМ посредством протокола MODBUS.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

ЦА9256 производятся в различных исполнениях корпуса: ЦА9256Е с габаритными размерами 98х98х138 мм; ЦА9256Р с габаритными размерами 120х120х138 мм, ЦА9256М с габаритными размерами 72х72х90 мм.

Технические характеристики преобразователей переменного тока ЦА9256

Тип преобразователя	Вид входного сигнала	Диапазон измерений входного сигнала	Аналоговый выход
			Диапазон изменений выходного сигнала	Диапазон изменений сопротивления нагрузки
ЦА9256	Постоянный ток	0…5 мА; 4…20 мА; 0…20 мА; 0…75 мА	0…5 мА	0…3,0 кОм
			0…20 мА	0…0,5 кОм
			4…20 мА	0…0,5 кОм
		0…2,5…5,0 мА; 4…12…20 мА; ±5 мА; ±20 мА; ±75 мА	0…2,5…5 мА	0…3,0 кОм
			±5 мА	0…3,0 кОм
			4…12…20 мА	0…0,5 кОм
			0…10…20 мА	0…0,5 кОм

Характеристики	Значения
Пределы допускаемой основной погрешности	±0,5%
Класс точности	0,5
Допускаемый ток, коммутируемый каждым реле:  - ЦА9256Р, ЦА9256Е;  - ЦА9256М	0,3 А; 0,12 А
Допускаемое напряжение, коммутируемое каждым реле	250 В
Варианты питания	от источника напряжения переменного тока 198…242 В, частотой 50 Гц (номинальное значение 220 В)
	от источника напряжения переменного тока 85…264 В, частотой 50 Гц (номинальное значение 220 В) или от источника напряжения постоянного тока 120…300 В (номинальное значение 220 В)
	от источника напряжения постоянного тока 18…36 В (номинальное значение 24 В)
Цвет индикаторов	зелёный/красный/жёлтый
Потребляемая мощность от:  - измерительной цепи, не более;  - внешнего источника питания, не более	0,5 ВА; 6,0 ВА
Степень защиты	IP20
Диапазон рабочих температур	-40…+50°С
Гарантийный срок эксплуатации	48 месяцев
Средний срок службы, не менее	10 лет
Межповерочный интервал	48 месяцев
Габаритные размеры (ДxШxВ), не более:  - ЦА9256Р;  - ЦА9256Е;  - ЦА9256М	120х120х138 мм; 98х98x138 мм; 72х72х90 мм
Масса, не более	1 кг

Структура заказа

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, диапазон измерения входного сигнала, наличие порта RS-485, наличие реле, диапазон изменения выходного аналогового сигнала (при его наличии), способ питания, цвет индикации.

При заказе приборов, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.

ЦА9256	Р	0	1	1	2	2	Красный	КТi = 500/1
								Коэффициент трансформации**
							Цвет индикаторов*:  - зеленый;  - красный;  - жёлтый
						Тип питания прибора: 1 – от источника напряжения переменного тока 220 В, 50 Гц; 2 – от источника напряжения переменного тока 220 В, 50 Гц или от источника напряжения постоянного тока 220 В; 3 – от источника напряжения постоянного тока 24 В
					Аналоговый выход: 0 – отсутствует; 1 – 0…5 мА; 2 – 4…20 мА; 3 – 4…12…20 мА; 4 – 0…2,5…5 мА; 5 – ±5 мА; 6 – 0…20 мА; 7 – 0…10…20 мА
				Реле: 0 – отсутствует; 1 – присутствует
			Порт RS-485: 0 – отсутствует; 1 – присутствует
		Диапазон измерения входного сигнала: 1 – 0…5 мА; 2 – 4…20 мА; 3 – 0…20 мА; 4 – 0…75 мА; 5 – ±5 мА; 6 – ±20 мА; 7 – ±75 мА; 8 – 4…12…20 мА; 9 – 0…2,5…5 мА
	Конструктивное исполнение: Р – 120х120х138 мм; Е – 98х98x138 мм; М – 72х72х90 мм
Тип преобразователя

Стандартный комплект поставки:

 - ЦА9256 преобразователь измерительный цифровой переменного тока.

 - Руководство по эксплуатации (поставляется 1 экземпляр на каждые 3 преобразователя).

 - Паспорт.

 - Методика поверки.

 - Демонстрационное ПО (поставляется 1 экземпляр на каждые 3 преобразователя).

Габаритные чертежи

Преобразователи ЦА9256Р и ЦА9256Е

Вариант конструктивного исполнения	Высота, мм		Ширина, мм		Длина, мм
	H	h	B	b	I
Е	98	96	98	96	138
Р	120		120		138

Преобразователи ЦА9256М

Вариант конструктивного исполнения	Высота, мм		Ширина, мм		Длина, мм
	H	h	B	b	I
Е	98	96	98	96	138
Р	120		120		138

Документация для ЦА9256 преобразователи измерительные цифровые переменного тока

>ЦА9256 преобразователи измерительные. Руководство по эксплуатации (.pdf)
