AEDC857 преобразователь измерительный напряжения постоянного тока

Цена по запросу

Скачать в pdf

Печать

AEDC857 преобразователь измерительный напряжения постоянного токаПреобразователи измерительные AEDC857 предназначены для измерения значений постоянного тока, преобразования их в унифицированные сигналы постоянного тока и в цифровой кодированный сигнал для передачи на верхний уровень автоматизированной системы. Имеют аналоговый токовый выход и цифровой интерфейс RS-485.


Сферы применения AEDC857:

- Диспетчерское управление и контроль объектов энергетических и промышленных предприятий (в том числе и опасных производственных).

- Контроль и регулирование технологических процессов производства.

- В измерительных каналах АСУ.

Описание преобразователей AEDC857


Преобразователь AEDC857 состоит из корпуса, крышки, платы входного каскада, платы выходного каскада (одной, двух или трех – в зависимости от модификации), интерфейсного модуля RS-485 (для преобразователя с цифровым выходом), источника питания и фиксатора. Контакты, установленные на крышке, обеспечивают крепление платы и надежный контакт проводников печатной платы с подводящими проводами. Электрические соединения платы делителя и плат выходных каскадов с платой входного каскада произведены пайкой. Внутри корпуса плата делителя и платы выходных каскадов в некоторых модификациях фиксируются направляющими. Крышка крепится к корпусу при помощи четырех самонарезных винтов, которые возможно пломбировать. Фиксатор, в зависимости от варианта установки, обеспечивает крепление преобразователя на Т-образную направляющую или панель. Гальваническая связь между входными и выходными цепями отсутствует.

Технические характеристики AEDC857


Тип преобразователя

Диапазон измерений входного сигнала

Выходной сигнал

Сопротивление нагрузки

Пределы основной погрешности

по аналоговому выходу γ

по цифровому выходу Δ

AEDC857A-60

0…60 В

0 - 5 мА

0 – 3000 Ом

±0,5%

AEDC857A-RS-60

±(0,003 Авх + 0,06) В

AEDC857A-100

0...100 В

AEDC857A-RS-100

±(0,003 Авх + 0,1) В

AEDC857A-150

0...150 В

AEDC857A-RS-150

±(0,003 Авх + 0,15) В

AEDC857A-250

0...250 В

AEDC857A-RS-250

±(0,003 Авх + 0,25) В

AEDC857A-500

0…500 В

AEDC857A-RS-500

±(0,003 Авх + 0,5) В

AEDC857A-1000

0…1000 В

AEDC857A-RS-1000

±(0,003 Авх + 1) В

AEDC857B-60

0...60 В

4 – 20 мА

0 – 500 Ом

AEDC857B-RS-60

±(0,003 Авх + 0,06) В

AEDC857B-100

0...100 В

AEDC857B-RS-100

±(0,003 Авх + 0,1) В

AEDC857B-150

0...150 В

AEDC857B-RS-150

±(0,003 Авх + 0,15) В

AEDC857B-250

0...250 В

AEDC857B-RS-250

±(0,003 Авх + 0,25) В

AEDC857B-500

0...500 В

AEDC857B-RS-500

±(0,003 Авх + 0,5) В

AEDC857B-1000

0...1000 В

AEDC857B-RS-1000

±(0,003 Авх + 1) В

AEDC857C-60

0...60 В

0 - 20 мА

AEDC857C-RS-60

±(0,003 Авх + 0,06) В

AEDC857C-100

0...100 В

AEDC857C-RS-100

±(0,003 Авх + 0,1) В

AEDC857C-150

0...150 В

AEDC857C-RS-150

±(0,003 Авх + 0,15) В

AEDC857C-250

0...250 В

AEDC857C-RS-250

±(0,003 Авх + 0,25) В

AEDC857C-500

0…500 В

AEDC857C-RS-500

±(0,003 Авх + 0,5) В

AEDC857C-1000

0...1000 В

AEDC857C-RS-1000

±(0,003 Авх + 1) В

Характеристики

Значения

Питание

~220 В, 50 Гц (опции: ~230 В, 50 Гц; =/~220 В; =24В; =12 В)

Время установления выходного тока, не более

0,5 с

Пульсации выходного сигнала, не более

0,25 %

Мощность, потребляемая от цепи питания, не более

5,5 ВА

Мощность, потребляемая от измерительной цепи, не более, c конечным значением диапазона измерений:

- 60 В

- 100 В

- 150 В

- 250 В

- 500 В

- 1000 В



100 ВА

150 ВА

250 ВА

400 ВА

600 ВА

1000 ВА

Степень защиты оболочки по ГОСТ 14254-96

IP20

Габаритные размеры

120х80х77 мм

Масса, не более

0,7 кг

Средний срок службы

15 лет

Средняя наработка до отказа

110000 ч

Рабочие условия применения:

- диапазон рабочих температур

- относительная влажность воздуха

- атмосферное давление



-30…+55°С

95% при +35°С

84…106,7 кПа

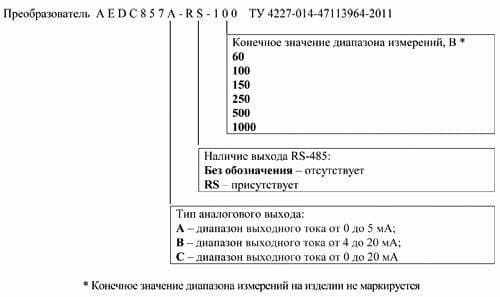

Структура обозначения AEDC857

AEDC857

А

RS

60 В

Опция









Не указывается - сеть переменного тока 220 В, 50 Гц (стандартное питание)

Опция 2 - сеть переменного тока 230 В, 50 Гц

Опция 3 - сеть постоянного / переменного тока 220 В

Опция 4 - сеть постоянного тока 24 В

Опция 5 - сеть постоянного тока 12 В

Конечное значение диапазона измерений:

60 В

100 В

150 В

250 В

500 В

1000 В

Наличие выхода RS-485:

Без обозначения – отсутствует

RS – присутствует

Выходной сигнал:

А: 0...5 мА

В: 4...20 мА

С:  0...20 мА

Тип преобразователя

Стандартный комплект поставки:

- Преобразователь измерительный AEDC857.

- Паспорт.

- Руководство по эксплуатации.

- Фиксатор (установлен на корпусе преобразователя).

- Розетка 15EDGK-3.81-04P (при наличии интерфейса RS-485).

- Наклейка защитная (при наличии интерфейса RS-485).

- Компакт-диск с программным обеспечением (при наличии интерфейса RS-485).

- Упаковка индивидуальная.

Габариты преобразователей AEDC857

AEDC857 преобразователь измерительный напряжения постоянного тока

Чтобы правильно подобрать измерительные преобразователи AEDC857, узнать стоимость, купить AEDC857, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@e854.ru

Документация для AEDC857 преобразователь напряжения постоянного тока

> AEDC857 преобразователи измерительные. Руководство по эксплуатации (.pdf)
