AEDC856 преобразователь измерительный напряжения постоянного тока

Цена по запросу

Скачать в pdf

Печать

AEDC856 преобразователь измерительный напряжения постоянного токаПреобразователи измерительные AEDC856 предназначены для измерения постоянного тока и преобразования полученных значения в кодированный цифровой сигнал для передачи на верхний уровень АСУ и в унифицированные сигналы постоянного тока. Оборудованы одним или двумя аналоговыми токовыми выходами и цифровым интерфейсом RS-485.

AEDC856 применяются в диспетчерском управлении и контроле объектов энергетических и промышленных предприятий (в том числе и опасных производственных), в регулировании технологических процессов производства, в измерительных каналах АСУ.

Описание преобразователей AEDC856


Преобразователь состоит из корпуса, крышки, платы входного каскада, платы выходного каскада (одной, двух или трех – в зависимости от модификации), интерфейсного модуля RS-485 (для преобразователя с цифровым выходом), источника питания и фиксатора. Контакты, установленные на крышке, обеспечивают крепление платы и надежный контакт проводников печатной платы с подводящими проводами. Электрические соединения платы делителя и плат выходных каскадов с платой входного каскада произведены пайкой. Внутри корпуса плата делителя и платы выходных каскадов в некоторых модификациях фиксируются направляющими. Крышка крепится к корпусу при помощи четырех самонарезных винтов, которые возможно пломбировать. Фиксатор, в зависимости от варианта установки, обеспечивает крепление преобразователя на Т-образную направляющую или панель. Гальваническая связь между входными и выходными цепями отсутствует.

Технические характеристики AEDC856


Тип преобразователя

Диапазон измерений входного сигнала

Выходной сигнал

Сопротивление нагрузки

Пределы основной погрешности

по аналоговому
выходу γ

по цифровому выходу Δ

AEDC856A1

0...75 мВ

0 – 5 мА

0 - 3000 Ом

±0,5%

AEDC856A2

AEDC856A1-RS

±(0,003 Авх + 0,075) мВ

AEDC856В1

0...75 мВ

4 – 20 мА

0 - 500 Ом

AEDC856В2

AEDC856В1-RS

±(0,003 Авх + 0,075) мВ

AEDC856С1

0...75 мВ

0 – 20 мА

0 - 500 Ом

AEDC856С2

AEDC856С1-RS

±(0,003 Авх + 0,075) мВ

AEDC856AР1

-75...0...75 мВ

0 - 5 мА

0 - 3000 Ом

AEDC856AР2

AEDC856AР1-RS

±(0,003 Авх + 0,075) мВ

AEDC856ВР1

-75...0…75 мВ

4 - 20 мА

0 - 500 Ом

AEDC856ВР2

AEDC856ВР1-RS

±(0,003 Авх + 0,075) мВ

AEDC856СР1

-75...0...75 мВ

0 - 20 мА

0 - 500 Ом

AEDC856СР2

AEDC856СР1-RS

±(0,003 Авх + 0,075) мВ

AEDC856ЕР1

-75...0...75 мВ

-5…0…5 мА

0 - 3000 Ом

AEDC856ЕР2

AEDC856ЕР1-RS

±(0,003 Авх + 0,075) мВ

Характеристики

Значения

Питание

~220 В, 50 Гц (опции: ~230 В, 50 Гц; =/~220 В; =24В; =12 В)

Время установления выходного тока, не более

0,5 с

Пульсации выходного сигнала, не более

0,25 %

Мощность, потребляемая от цепи питания, не более

5,5 ВА

Мощность, потребляемая от измерительной цепи, не более

0,001 мВт

Степень защиты оболочки по ГОСТ 14254-96

IP20

Габаритные размеры

120х80х77 мм

Масса, не более

0,7 кг

Средний срок службы

15 лет

Средняя наработка до отказа

110000 ч

Рабочие условия применения:

- диапазон рабочих температур

- относительная влажность воздуха

- атмосферное давление



-30…+55°С

95% при +35°С

84…106,7 кПа

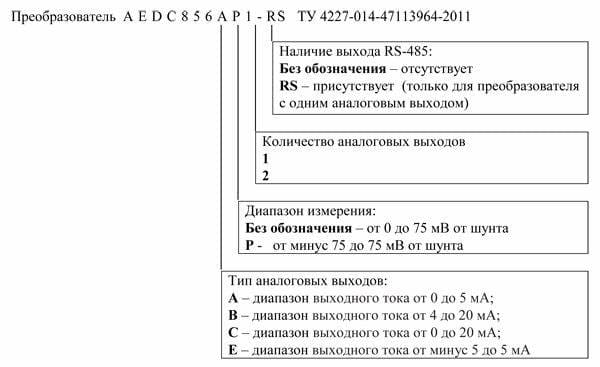

Структура обозначения AEDC856

AEDC856

А

Р

1

RS

Опция











Не указывается - сеть переменного тока 220 В, 50 Гц (стандартное питание)

Опция 2 - сеть переменного тока 230 В, 50 Гц

Опция 3 - сеть постоянного / переменного тока 220 В

Опция 4 - сеть постоянного тока 24 В

Опция 5 - сеть постоянного тока 12 В

Наличие выхода RS-485:

Без обозначения – отсутствует

RS – присутствует (только для преобразователя с одним аналоговым выходом)

Количество аналоговых выходов: 1 или 2

Диапазон измерения:

Без обозначения – от 0 до 75 мВ от шунта

Р – от -75 до 75 мВ от шунта

Выходной сигнал:

А: 0...5 мА

В: 4...20 мА

С:  0...20 мА

Е: -5...5 мА

Тип преобразователя

Стандартный комплект поставки:

- Преобразователь измерительный AEDC856.

- Паспорт.

- Руководство по эксплуатации.

- Фиксатор (установлен на корпусе преобразователя).

- Розетка 15EDGK-3.81-04P (при наличии интерфейса RS-485).

- Наклейка защитная (при наличии интерфейса RS-485).

- Компакт-диск с программным обеспечением (при наличии интерфейса RS-485).

- Упаковка индивидуальная.

Габариты преобразователей AEDC856

AEDC856 преобразователь измерительный напряжения постоянного тока

Чтобы правильно подобрать измерительные преобразователи AEDC856, узнать стоимость, купить AEDC856, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@e854.ru

Документация для AEDC856 преобразователь напряжения постоянного тока

> AEDC856 преобразователи измерительные. Руководство по эксплуатации (.pdf)
