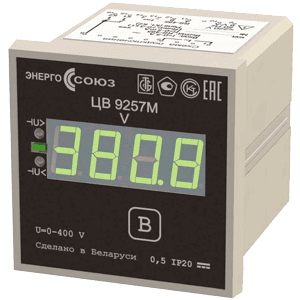

Измерительные преобразователи ЦВ9257 предназначены для измерения напряжения постоянного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
Результат измерения отображается на отсчетном устройстве или может быть передан на компьютер с использованием порта RS-485.
Преобразователи ЦВ9257 внесены в Государственный реестр средств измерений.
|
ЦВ9257Р 120х120х138 мм
|
ЦВ9257Е 98х98х138 мм
|
ЦВ9257М 72х72х90 мм
|
Описание преобразователей ЦВ9257
Конструктивно преобразователи ЦВ9257 состоят из кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок. Включение ЦВ9257 осуществляется непосредственно. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания. Наличие аналогового выхода и встроенных реле определяется потребителем и указывается при заказе.
Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Цифровые преобразователи ЦВ9257 выпускаются с разными габаритными размерами корпуса (ЦВ9257Р – 120х120х138 мм, ЦВ9257Е – 98х98х138 мм, ЦВ9257М – 72х72х90 мм).
Технические характеристики преобразователей переменного тока ЦВ9257
|
Тип
преобразователя
|
Вид
входного сигнала
|
Диапазон
измерений
входного сигнала
|
Аналоговый выход
|
|
Диапазон
изменений
выходного сигнала
|
Диапазон
изменений
сопротивления нагрузки
|
|
ЦВ9257
|
Напряжение
постоянного тока
|
0…1 В; 0…5 В;
0…10 В; 0…60 В; 0…100 В;
0…150 В; 0…250 В;
0…400 В; 0…500 В
|
0…5 мА
|
0…3,0 кОм
|
|
4…20 мА
|
0…0,5 кОм
|
|
0…20 мА
|
0…0,5 кОм
|
|
±1 В;
±5 В;
±10 В;
±60 В;
±100 В;
±150 В;
±250 В;
±400 В;
±500 В
|
0…2,5…5 мА
|
0…3,0 кОм
|
|
±5 мА
|
0…3,0 кОм
|
|
4…12…20 мА
|
0…0,5 кОм
|
|
0…10…20 мА
|
0…0,5 кОм
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,5%
|
|
Класс точности
|
0,5
|
|
Допускаемый ток, коммутируемый каждым реле:
- ЦВ9257Р, ЦВ9257Е
- ЦВ9257М
|
0,3 А;
0,12 А
|
|
Допускаемое напряжение, коммутируемое каждым реле
|
250 В
|
| Варианты питания |
от источника напряжения переменного тока 198…242 В,
частотой 50 Гц (номинальное значение 220 В) |
от источника напряжения переменного тока 85…264 В,
частотой 50 Гц (номинальное значение 220 В) или
от источника напряжения постоянного тока 120…300 В
(номинальное значение 220 В) |
от источника напряжения постоянного тока 18…36 В
(номинальное значение 24 В) |
|
Цвет индикаторов
|
зелёный/красный/жёлтый
|
|
Потребляемая мощность от:
- измерительной цепи, не более;
- внешнего источника питания, не более
|
0,7 ВА;
6,0 ВА
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих температур
|
-40…+50°С
|
|
Гарантийный срок эксплуатации
|
48 месяцев
|
|
Средний срок службы, не менее
|
10 лет
|
|
Межповерочный интервал
|
48 месяцев
|
|
Габаритные размеры (ДxШxВ), не более:
- ЦВ9257Р;
- ЦВ9257Е;
- ЦВ9257М
|
120х120х138 мм;
98х98x138 мм;
72х72х90 мм
|
|
Масса, не более
|
1 кг
|

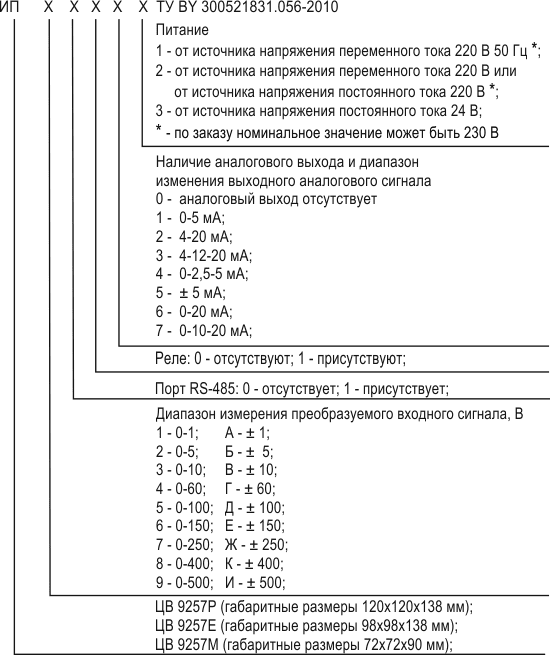

Структура заказа
При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, диапазон измерения входного сигнала, наличие порта RS-485, наличие реле, диапазон изменения выходного аналогового сигнала (при его наличии), способ питания, цвет индикации.
При заказе приборов, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.
|
ЦВ9257
|
Р
|
2
|
1
|
1
|
1
|
2
|
Красный
|
| |
|
|
|
|
|
|
Цвет индикаторов*:
- зеленый;
- красный;
- жёлтый
|
|
Тип питания прибора:
1 – от источника напряжения переменного тока 220 В, 50 Гц;
2 – от источника напряжения переменного тока 220 В, 50 Гц или от источника напряжения постоянного тока 220 В;
3 – от источника напряжения постоянного тока 24 В
|
|
Аналоговый выход:
0 – отсутствует;
1 – 0…5 мА;
2 – 4…20 мА;
3 – 4…12…20 мА;
4 – 0…2,5…5 мА;
5 – ±5 мА;
6 – 0…20 мА;
7 – 0…10…20 мА
|
|
Реле:
0 – отсутствует;
1 – присутствует
|
|
Порт RS-485:
0 – отсутствует;
1 – присутствует
|
|
Диапазон измерения входного сигнала:
1 – 0…1 В;
2 – 0…5 В;
3 – 0…10 В;
4 – 0…60 В;
5 – 0…100 В;
6 – 0…150 В;
7 – 0…250 В;
8 – 0…400 В;
9 – 0…500 В;
А – ±1 В;
Б – ±5 В;
В – ±10 В;
Г – ±60 В;
Д – ±100 В;
Е – ±150 В;
Ж – ±250 В;
К – ±400 В;
И – ±500 В;
|
|
Конструктивное исполнение:
Р – 120х120х138 мм;
Е – 98х98x138 мм;
М – 72х72х90 мм
|
|
Тип преобразователя
|
*Без указания в заказе цвет индикаторов – зелёный.
Стандартный комплект поставки:
- ЦВ9257 преобразователь измерительный цифровой переменного тока.
- Руководство по эксплуатации (поставляется 1 экземпляр на каждые 3 преобразователя).
- Паспорт.
- Методика поверки.
- Демонстрационное ПО (поставляется 1 экземпляр на каждые 3 преобразователя).
Габаритные чертежи
Преобразователи ЦВ9257Р и ЦВ9257Е
|
Вариант
конструктивного
исполнения
|
Высота, мм
|
Ширина, мм
|
Длина, мм
|
|
H
|
h
|
B
|
b
|
I
|
|
Е
|
98
|
96
|
98
|
96
|
138
|
|
Р
|
120
|
120
|
138
|
Преобразователи ЦВ9257М
Документация для ЦВ9257 преобразователи измерительные цифровые напряжения переменного тока
>ЦВ9257 преобразователи измерительные. Руководство по эксплуатации (.pdf)
