Преобразователи измерительные ЦВ9255 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
|
ЦВ9255Р 120х120х138 мм
|
ЦВ9255Е 98х98х138 мм
|
ЦВ9255М 72х72х90 мм
|
Описание преобразователей ЦВ9255
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Предназначены для включения непосредственно или через измерительные трансформаторы напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Цифровые преобразователи ЦВ9255 выпускаются с разными габаритными размерами корпуса (ЦВ9255Р – 120х120х138 мм, ЦВ9255Е – 98х98х138 мм, ЦВ9255М – 72х72х90 мм), также исполнения отличаются диапазоном измерения входного сигнала, наличием порта RS-485 и реле, наличием и диапазоном измерения аналогового выхода и вариантами питания прибора.
Технические характеристики преобразователей напряжения переменного тока ЦВ9255
|
Тип
преобразователя
|
Вид
входного сигнала
|
Диапазон
измерений
входного сигнала
|
Диапазон
изменений
выходного сигнала
|
Диапазон
изменений
сопротивления нагрузки
|
|
ЦВ9255
|
Напряжение
переменного тока
|
0…125 В;
0…250 В;
0…400 В;
0…500 В;
75…125 В
|
0…5 мА;
4…20 мА
|
0…3,0 кОм;
0…0,5 кОм
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±0,5%
|
|
Допускаемый ток, коммутируемый каждым реле:
- ЦВ9255Р, ЦВ9255Е;
- ЦВ9255М
|
0,3 А;
0,12 А
|
|
Допускаемое напряжение, коммутируемое каждым реле
|
250 В
|
|
Варианты питания
|
от источника напряжения переменного тока 198…242 В, частотой 50 Гц
(номинальное значение 220 В)
|
|
от источника напряжения переменного тока 85…264 В, частотой 50 Гц
(номинальное значение 220 В)
или от источника напряжения постоянного тока 120…300 В
(номинальное значение 220 В)
|
|
от источника напряжения постоянного тока 18…36 В
(номинальное значение 24 В)
|
|
Цвет индикаторов
|
зелёный/красный/жёлтый
|
|
Потребляемая мощность от:
- измерительной цепи, не более;
- внешнего источника питания, не более
|
0,5 ВА;
6,0 ВА
|
|
Диапазон рабочих температур
|
-40…+50°С
|
|
Гарантийный срок эксплуатации
|
48 месяцев
|
|
Средний срок службы, не менее
|
10 лет
|
|
Межповерочный интервал
|
48 месяцев
|
|
Габаритные размеры (ДxШxВ), не более:
- ЦВ9255Р;
- ЦВ9255Е;
- ЦВ9255М
|
120х120х138 мм;
98х98x138 мм;
72х72х90 мм
|
|
Масса, не более
|
1 кг
|

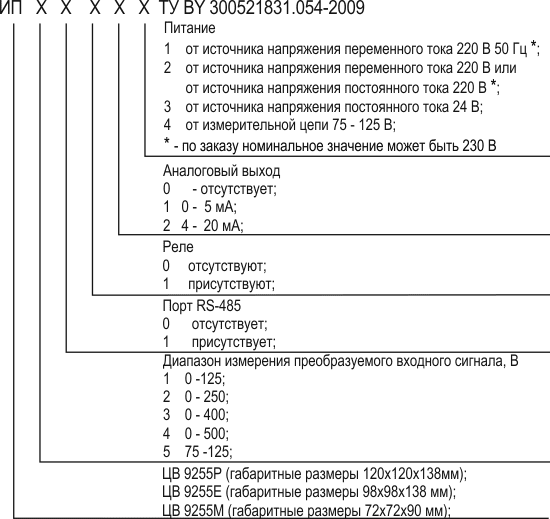

Структура заказа
При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, диапазон измерения входного сигнала, наличие или отсутствие порта RS‑485, наличие или отсутствие реле, диапазон изменения выходного аналогового сигнала (при его наличии), вариант питания, цвет индикации.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
|
ЦВ9255
|
Е
|
2
|
1
|
0
|
2
|
2
|
Жёлтый
|
КТu = 110000/100
|
|
|
|
|
|
|
|
|
|
Коэффициент трансформации***
|
|
Цвет индикаторов:**
- зелёный;
- красный;
- жёлтый
|
|
Тип питания прибора:
1 – от источника напряжения переменного тока 220 В, 50 Гц*;
2 – от источника напряжения переменного тока 220 В, 50 Гц или от источника напряжения постоянного тока 220 В*;
3 – от источника напряжения постоянного тока 24 В
|
|
Аналоговый выход: 0 – отсутствует; 1 – 0…5 мА; 2 – 4…20 мА
|
|
Реле: 0 – отсутствует; 1 – присутствует
|
|
Порт RS-485: 0 – отсутствует; 1 – присутствует
|
|
Диапазон измерения входного сигнала:
1 – 0…125 В; 2 – 0…250 В; 3 – 0…400 В; 4 – 0…500 В; 5 – 75…125 В
|
|
Конструктивное исполнение:
Р – 120х120х138 мм; Е – 98х98x138 мм; М – 72х72х90 мм
|
|
Тип преобразователя
|
* По заказу номинальное значение может быть 230 В.
**Без указания в заказе цвет индикаторов – зелёный.
***КТu указывается только для преобразователей, предназначенных для включения через измерительный трансформатор.
Стандартный комплект поставки:
- ЦВ9255 преобразователь измерительный цифровой напряжения переменного тока.
- Руководство по эксплуатации (при поставке в один адрес прилагается 1 экземпляр на каждые 3 прибора).
- Паспорт.
- Методика поверки (при поставке в один адрес прилагается 1 экземпляр на каждые 3 прибора).
- Демонстрационное ПО (при поставке в один адрес прилагается 1 экземпляр на каждые 3 прибора).
Габаритные чертежи
Преобразователи ЦВ9255Р и ЦВ9255Е
|
Вариант
конструктивного
исполнения
|
Высота, мм
|
Ширина, мм
|
Длина, мм
|
|
H
|
h
|
B
|
b
|
I
|
|
Е
|
98
|
96
|
98
|
96
|
138
|
|
Р
|
120
|
120
|
138
|
Преобразователи ЦВ9255М
