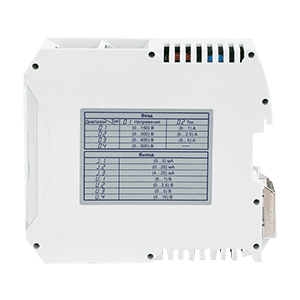

Преобразователи нормирующие НПСИ-ДНТВ предназначены для преобразования действующих значений напряжения и тока в унифицированные сигналы постоянного тока (или напряжения). Преобразователи работают с напряжением до 500 В. Выбор типа и диапазона входного сигнала, а также диапазоны выходного сигнала задаются пользователем программно, через кнопки управления, расположенные на панели прибора.
Помимо преобразования сигналов НПСИ-ДНТВ могут осуществлять выдачу сигнализации при достижении измеренной величиной заданного уровня. Сигнализация реализуется путем включения светодиодной индикации и формирования выходного дискретного сигнала на реле. Данная опция указывается при заказе.
Функции преобразователя НПСИ-ДНТВ
- Вычисление действующих значений напряжения или тока (как переменных, так и постоянных) (метод «True RMS») и преобразование их в унифицированные сигналы постоянного тока или напряжения. Допускается измерять несинусоидальные сигналы (метод «True RMS») частотой 50 Гц, а также синусоидальные сигналы частотой до 500 Гц без потери точности;
- Усреднение измеренных значений с помощью ФНЧ (фильтра низких частот) с выбором постоянной времени фильтра;
- Линейная зависимость выходных унифицированных сигналов от вычисляемых действующих значений;
- Программный выбор типа входного сигнала: ток или напряжение, сигнал переменный или постоянный;
- Программный выбор типа выходного сигнала: ток или напряжение;
- Сигнализация по уровню преобразовываемой величины со светодиодной индикацией и с формированием выходного дискретного сигнала на реле;
- Обнаружение аварийных ситуаций: выход входного сигнала за допустимый диапазон, обрыв цепи выходного тока, целостность параметров в энергонезависимой памяти;

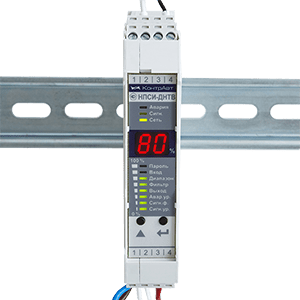

- Индикация уровня выходного сигнала на цифровом 2-разрядном дисплее в процентах, а также на линейной шкале (бар-графе);
- Индикация на цифровом 2-разрядном дисплее значений параметров и результатов самодиагностики.
Технические характеристики НПСИ-ДНТВ
|
Тип преобразователя
|
Вид входного
сигнала
|
Диапазон измерений
входного сигнала
|
Диапазон изменений
выходного сигнала
|
Диапазон линейности выходного тока (для диапазона)
|
Аварийные уровни выходного сигнала (для диапазона)
|
|
НПСИ-ДНТВ
|
Напряжение (переменное или постоянное)
|
0…150 В
0…300 В
0…400 В
0…500 В
|
0…1 В
0…2,5 В
0…5 В
0…10 В
|
3,8…20,5 мА (4…20 мА)
0…20,5 мА (0…20 мА)
0…5,1 мА (0…5 мА)
|
3,6 мА (4…20 мА)
0 мА (0…20 мА)
0 мА (0…5 мА)
|
|
Ток (переменный или постоянный)
|
0…1 А
0…2,5 А
0…5 А
|
0…5 мА
0…20 мА
4…20 мА
|
21,5 мА (4…20 мА)
21,5 мА (0…20 мА)
5,5 мА (0…5 мА)
|
|
Параметры
|
Значения
|
|
Питание
|
|
|
Номинальное значение напряжения питания:
- НПСИ-Х-Х-24-МХ
- НПСИ-Х-Х-220-МХ
|
24 В;
~220 В, 50 Гц
|
|
Диапазон допустимых напряжений питания:
- НПСИ-Х-Х-24-МХ
- НПСИ-Х-Х-220-МХ
|
от 12 до 36 В;
~ от 85 до 265 В или от 110 до 370 В
|
|
Потребляемая мощность, не более
|
5 В·А
|
|
Предел основной допускаемой погрешности преобразования, не более
|
0,5%
|
|
Дополнительная погрешность в диапазоне рабочих температур -40...+70 °С
|
0,025% / градус
|
|
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более
|
0,02%
|
|
Время установления (динамическое/метрологическое) выходного сигнала при скачкообразном изменении входного, не более
|
0,1 с / 0,18 с
|
|
Параметры реле сигнализации
|
250 В, 2 А, контакты на переключение
|
|
Время установления рабочего режима, не более
|
5 мин
|
|
Сопротивление нагрузки токового выхода, не более
|
0…500 Ом
|
|
Сопротивление нагрузки источника выходного напряжения, не более
|
1000 Ом |
|
Входное сопротивление при измерении сигнала тока, не более
|
0,05 Ом |
|
Входное сопротивление при измерении сигнала напряжения, не менее
|
600 кОм |
|
Гальваническая изоляция цепей питания/входа/выхода
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С
95% при 35°С
|
|
Масса, не более
|
200 г
|
|
Гарантия
|
36 месяцев
|

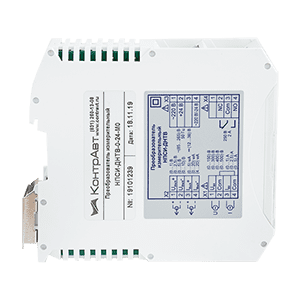

Структура обозначения
|
НПСИ-ДНТВ
|
0
|
24
|
М0
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе)
|
|
Напряжение питания:
- 220: переменный ток от 85 до 265 В, 50 Гц;
- 24: постоянный ток от 12 до 36 В
|
|
Наличие сигнализации:
- С: сигнализация есть;
- 0: сигнализации нет
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-ДНТВ.
- Розетки к клеммному соединителю, 4 шт.
- Паспорт.
- Потребительская тара.

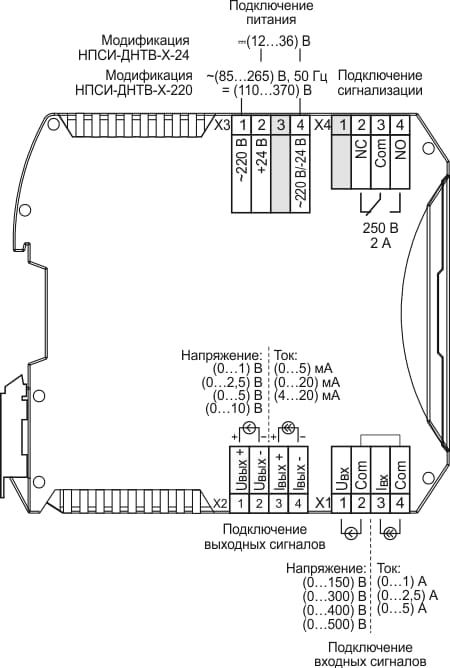

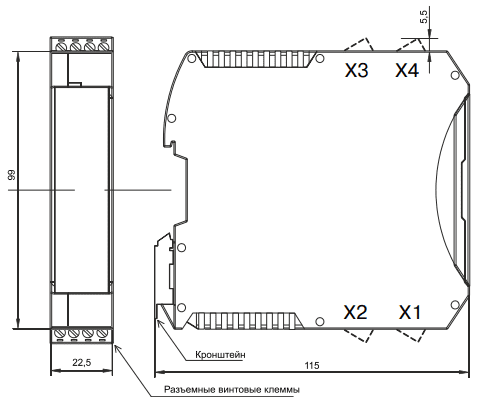

Габаритные размеры преобразователя
Документация для НПСИ-ДНТВ преобразователь измерительный напряжения и тока
> НПСИ-ДНТВ преобразователь нормирующий. Паспорт(.pdf)
