Преобразователи нормирующие НПСИ-ЧВ/ЧС предназначены для измерения частотно-временных параметров сигналов и их преобразования в унифицированные выходные сигналы. Модели НПСИ-ЧВ и НПСИ-ЧС различаются возможностью измерения тех или иных параметров.
Преобразователи НПСИ-ЧВ используются для измерения частоты, периода, длительности импульсов цифровых и аналоговых сигналов, их преобразования в унифицированные сигналы тока и напряжения, а также для сигнализации при достижении значениями измеряемых параметров заданных уровней.
Преобразователи НПСИ-ЧС являются упрощённой версией НПСИ-ЧВ и предназначены для измерения только одного параметра – частоты сетевого напряжения.
Функции нормирующих преобразователей НПСИ-ЧВ/ЧС
- Измерение действующих значений следующих параметров: переменного и постоянного напряжения, действующих значений переменного тока, полной, активной, реактивной мощности и коэффициента мощности, разности фаз между током и напряжением, измерение частоты переменного напряжения (основная гармоника), активной/реактивной энергии на интервале времени до 15 мин и неограниченном интервале времени;
- Усреднение измеренных значений по времени (время усреднения задается);
- Линейное преобразование измеренных значений в токовый сигнал (4…20) мА и выбор преобразуемого параметра;
- Индивидуальная гальваническая изоляция канала измерения тока при помощи встроенного измерительного трансформатора;
- Возможность как прямого подключения сигналов напряжения и тока, так и через внешние измерительные трансформаторы;
- Произвольный выбор границ преобразования (режим «лупы»);
- Возможность обмена данными, а также управление токовым и дискретным выходами по интерфейсу RS-485;
- Формирование сигнала дискретного выхода (реле NO), для модификации с сигнализацией;
- Выбор типа сигнализации (по уровню входного сигнала или аварийная);
- Четыре типа функций сигнализации по уровню, задание порогов сигнализации, возможны режимы задержки срабатывания и отложенной сигнализации;
- Обнаружение аварийных ситуаций и возможность формирования аварийного уровня выходного токового сигнала 4…20 мА для внешних системам.
Технические характеристики НПСИ-ЧВ и НПСИ-ЧС
|
Тип преобразователя
|
Тип входного
сигнала
|
Тип измеряемого
параметра
|
Диапазон преобразования
входного сигнала
|
Выходные сигналы
|
|
НПСИ-ЧВ
|
Цифровой
|
Частота
|
0,02…10000 Гц
|
0…5 мА
0…20 мА
4…20 мА
0…1 В
0…2,5 В
0…5 В
0…10 В
|
|
Длительность
импульсов
|
малая
|
0,0001…10 с
|
|
большая
|
1…99 с
|
|
Период
|
малый
|
0,0001…1 с
|
|
большой
|
1…99 с
|
|
Аналоговый
|
Частота
|
0,02…10000 Гц
|
|
Период
|
малый
|
0,0001…1 с
|
|
большой
|
1…99 с
|
|
НПСИ-ЧС
|
Аналоговый
|
Частота
|
0,02…100 Гц
|
|
Параметры
|
Значения
|
|
Питание:
|
|
Номинальное значение напряжения питания:
- НПСИ-ЧВ/ЧС-Х-24-Х
- НПСИ-ЧВ/ЧС-Х-220-Х
|
24 В;
~220 В, 50 Гц
|
|
Диапазон допустимых напряжений питания:
- НПСИ-ЧВ/ЧС-Х-24-Х
- НПСИ-ЧВ/ЧС-Х-220-Х
|
от 12 до 36 В;
~85…265 В, 50 Гц или =120…360 В
|
|
Потребляемая мощность, не более
|
5 ВА
|
|
Предел основной допускаемой погрешности преобразования, не более
|
±0,1%
|
|
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С
|
±0,025% /°С
|
|
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более
|
±0,02%
|
|
Типы входных сигналов
|
«открытый коллектор»;
«логический сигнал»;
«сухой контакт»;
«аналоговый сигнал»
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317
|
класс 3 критерий А
|
|
Время установления выходного сигнала при скачкообразном изменении входного, не более
|
1 с
|
|
Время установления рабочего режима, не более
|
5 мин
|
|
Диапазон сопротивлений нагрузки
|
0…500 Ом
|
|
Гальваническая изоляция цепей питания/входа/выхода
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С
95% при 35°С
|
|
Габаритные размеры
|
115х105х22,5 мм
|
|
Масса, не более
|
400 г
|
|
Гарантия
|
36 месяцев
|
Структура обозначения
|
НПСИ
|
ЧВ |
С |
220 |
М0 |
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе)
|
|
Напряжение питания:
- 220: переменный ток от 85 до 265 В, 50 Гц;
- 24: постоянный ток от 12 до 36 В
|
|
Наличие сигнализации:
- С: сигнализация есть;
- 0: сигнализации нет
|
|
Измеряемые параметры:
- ЧВ: частотно-временные параметры цифровых и аналоговых сигналов;
- ЧС: частота сети переменного тока
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-ЧВ/ЧС.
- Розетки к клеммному соединителю, 4 шт.
- Паспорт.
- Потребительская тара.

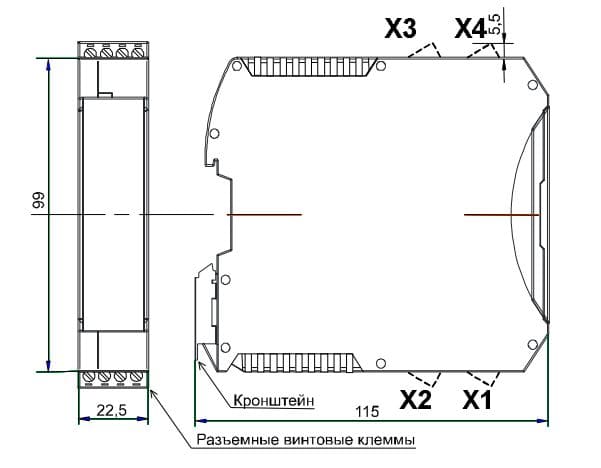

Габариты НПСИ-ЧВ/ЧС
Документация для НПСИ-ЧВ/ЧС преобразователи измерительные частоты переменного тока
