Преобразователи нормирующие НПСИ-500-МС1 используются для измерения параметров однофазной сети – напряжения, тока, мощности, коэффициента мощности, частоты, энергии, разности фаз. Обеспечивают передачу всех измеренных и рассчитанных параметров, а также управление выходами по интерфейсу RS-485, протокол Modbus RTU.
Модели НПСИ-500-МС1.1 также имеют унифицированный токовый выход
4…20 мА и интерфейс USB для конфигурирования.
Функции нормирующего преобразователя НПСИ-500-МС1
- Измерение действующих значений следующих параметров: переменного и постоянного напряжения, действующих значений переменного тока, полной, активной, реактивной мощности и коэффициента мощности, разности фаз между током и напряжением, измерение частоты переменного напряжения (основная гармоника), активной/реактивной энергии на интервале времени до 15 мин и неограниченном интервале времени;
- Усреднение измеренных значений по времени (время усреднения задается);
- Преобразование выбранного измеренного параметра в токовый сигнал 4…20 мА, для модификации НПСИ-500-МС1.1;
- Индивидуальная гальваническая изоляция канала измерения тока при помощи встроенного измерительного трансформатора;
- Возможность как прямого подключения сигналов напряжения и тока, так и через внешние измерительные трансформаторы;
- Произвольный выбор границ преобразования (режим «лупы»);
- Возможность обмена данными, а также управление токовым и дискретным выходами по интерфейсу RS-485;
- Формирование сигнала дискретного выхода (реле NO), для модификации с сигнализацией;
- Выбор типа сигнализации (по уровню входного сигнала или аварийная), четыре типа функций сигнализации по уровню, задание порогов сигнализации, возможны режимы задержки срабатывания и отложенной сигнализации;
- Возможность конфигурирования (настройки) по интерфейсам USB и RS-485;
- Обнаружение аварийных ситуаций и возможность формирования аварийного уровня выходного токового сигнала 4…20 мА для внешних системам.
Технические характеристики НПСИ-500-МС1
|
Тип
преобразователя
|
Измеряемые параметры*
|
Диапазон измерений
входного сигнала
|
Выходные сигналы
|
|
НПСИ-500-МС1.0-Х-Х-МХ
|
НПСИ-500-МС1.1-Х-Х-МХ
|
|
НПСИ-500-МС1
|
Действующее значение напряжения переменного/постоянного тока, U
|
0…100 В;
0…500 В
|
RS-485
|
RS-485;
4…20 мА
|
|
Действующее значение силы переменного тока, I
|
0…1 A;
0…5 A
|
|
Значение полной мощности нагрузки сети, S
|
0…100 ВА;
0…500 ВА;
0…2500 ВА
|
|
Значение активной мощности нагрузки сети, P
|
0…100 Вт;
0…500 Вт;
0…2500 Вт
|
|
Значение реактивной мощности нагрузки сети, Q
|
0…100 вар;
0…500 вар;
0…2500 вар
|
|
Значение коэффициента мощности нагрузки сети, cos φ
|
-1…1
|
|
Частота сети переменного тока, F
|
45…55 Гц
|
*Дополнительно рассчитываются усредненные по времени параметры, энергия на интервале времени, разность фаз между током и напряжением.
|
Параметры
|
Значения
|
|
Питание:
|
|
Номинальное значение напряжения питания:
- НПСИ-500-МС1.Х-Х-24-Х
- НПСИ-500-МС1.Х-Х-220-Х
|
24 В;
~220 В, 50 Гц
|
|
Диапазон допустимых напряжений питания:
- НПСИ-500-МС1.Х-Х-24-Х
- НПСИ-500-МС1.Х-Х-220-Х
|
от 12 до 36 В;
~85…265 В, 50 Гц или =120…360 В
|
|
Пределы основной допускаемой погрешности преобразования, не более
|
±0,5%
|
|
Дополнительная погрешность в диапазоне рабочих температур -40…+70°С на каждые 10°С изменения температуры, не более
|
±0,025%
|
|
Количество каналов измерения напряжения
|
1
|
|
|
Входное сопротивление, не менее
|
600 кОм
|
|
|
Допустимая перегрузка (пиковое значение), непрерывно / 5 с
|
800 В / 1000 В
|
|
Количество каналов измерения тока (встроенные трансформаторы тока)
|
1
|
|
|
Входное сопротивление, не более
|
0,01 Ом
|
|
|
Допустимая перегрузка (пиковое значение), непрерывно / 5 с
|
10 А / 50 А
|
|
Токовый выход (только для мод. НПСИ-500-МС1.1-Х-Х-МХ)
|
ток 4…20 мА, активный
|
|
|
Номинальное значение сопротивления нагрузки
|
100 ±10 Ом
|
|
|
Допустимый диапазон сопротивлений нагрузки
|
0…500 Ом
|
|
Дискретный выход (только для мод. НПСИ-500-МС1.Х-Х-1С-МХ)
|
сухой контакт на переключение (реле SPST)
|
|
|
Активная нагрузка, не более
|
=30 В, 3 A;
~250 В, 3 A
|
|
|
Индуктивная нагрузка, не более
|
=30 В, 2 A;
~250 В, 2 A
|
|
Интерфейс RS-485
|
EIA/TIA-485 (RS-485)
|
|
|
Скорости обмена
|
9600, 19200, 38400, 57600, 115200 бит/с
|
|
|
Диапазон задания адресов
|
1…247
|
|
|
Максимальное число преобразователей в сети без повторителей
|
128
|
|
|
Поддерживаемые протоколы
|
Modbus RTU
|
|
Интерфейс USB (только для мод. НПСИ-500-МС1.1-Х-Х-МХ, используется только для конфигурирования)
|
USB 2.0 FS
|
|
|
Тип разъёма
|
USB B
|
|
|
Класс
|
CDC (Виртуальный COM порт)
|
|
|
Адрес
|
1
|
|
|
Поддерживаемые протоколы
|
Modbus RTU
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 30804.4.2
|
класс 3 критерий А
|
|
Время установления выходного сигнала при скачкообразном изменении входного, не более
|
0,1 с
|
|
Время установления рабочего режима, не более
|
5 мин
|
|
Время непрерывной работы
|
круглосуточно
|
|
Гальваническая изоляция:
|
|
|
Входы – цепи питания, интерфейса RS-485, выходов
|
2500 В, 50 Гц
|
|
|
Цепи измерения напряжения – цепи измерения тока; цепи питания – выходы; цепи питания – интерфейс RS-485; выходы – интерфейс RS-485; цепи всех выходных сигналов между собой
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С
95% при 35°С
|
|
Габариты
|
75х45х105 мм
|
|
Масса, не более
|
200 г
|
|
Гарантия
|
36 месяцев
|
Структура обозначения
|
НПСИ-500
|
МС1.1 |
1С |
220 |
М0 |
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе)
|
|
Напряжение питания:
- 220: переменный ток от 85 до 265 В, 50 Гц;
- 24: постоянный ток от 12 до 36 В
|
|
Наличие сигнализации:
- 1С: сигнализация есть (1 выход, электромеханическое реле);
- 0С: сигнализации нет
|
|
Тип измеряемых параметров, число токовых выходов, USB:
- МС1.1: параметры однофазной сети, 1 токовый выход, USB;
- МС1.0: параметры однофазной сети, токовый выход и USB отсутствуют
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-500-МС1.
- Паспорт.
- Потребительская тара.

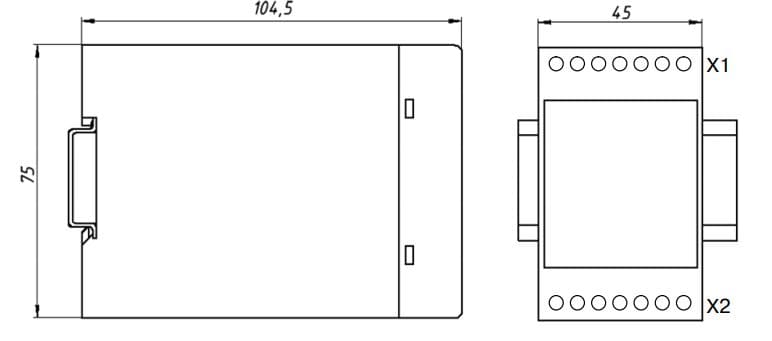

Габариты НПСИ-500-МС1
