Преобразователи нормирующие НПСИ-200-ГРТП предназначены для трансляции 1:1 сигнала 4…20 мА от источника к приемнику, обеспечивая при этом гальваническую изоляцию между ними. Исполнения различаются количеством каналов:
- НПСИ-200-ГРТП1 – 1 канал.
- НПСИ-200-ГРТП2 – 2 независимых канала.
- НПСИ-200-ГРТП4 – 4 независимых канала.
Применение преобразователей НПСИ-200-ГРТП позволяет организовать связь измерительно-управляющих приборов (контроллеры, регуляторы) с датчиками и исполнительными устройствами (электроклапаны, частотные приводы, регуляторы мощности и т.п.), находящимися под разными потенциалами, устранить сильные электромагнитные помехи в сигнальных цепях и т.д.
Функции нормирующего преобразователя НПСИ-200-ГРТП
- Измерение входного активного унифицированного сигнала постоянного тока 4…20 мА и его преобразование в активный унифицированный выходной сигнал постоянного тока 4…20 мА (повторитель токовой петли);
- Гальваническая изоляция (гальваническая развязка) входных и выходных цепей между собой, электрическая прочность изоляции ~1500 В, 50 Гц;
- Размножение сигнала от одного источника на несколько гальванически изолированных сигналов;
- Выходы активные и не требуют дополнительного источника питания;
- Преобразователю не требуется отдельный источник питания, прибор питается от активного источника сигнала (либо пассивного, но с внешним питанием);
- В двух- и четырёхканальных модификациях каналы полностью независимые. Взаимное влияние на работоспособность друг друга отсутствует;
- Передача сигнала 4…20 мА на удалённые вторичные приборы осуществляется по стандартным электротехническим проводам.
Технические характеристики НПСИ-200-ГРТП
|
Тип
преобразователя
|
Вид входного сигнала
|
Диапазон измерений
входного сигнала
|
Диапазон линейного преобразования |
Диапазон изменений
выходного сигнала
|
Количество каналов |
|
НПСИ-200-ГРТП1
|
Ток, активный
|
4...20 мА
|
3...25 мА |
4...20 мА
|
1 |
|
НПСИ-200-ГРТП2
|
2
|
|
НПСИ-200-ГРТП4
|
4 |
|
Параметры
|
Значения
|
|
Пределы основной допускаемой приведённой погрешности преобразования, не более
|
±0,1%
|
|
Дополнительная погрешность в диапазоне рабочих температур на каждые 10°С изменения температуры, не более
|
±0,1%
|
|
Минимальное входное напряжение
|
1,7 В
|
|
Максимально допустимый входной ток (при входном напряжение меньше или равном 18 В)
|
40 мА
|
|
Максимально допустимое входное напряжение (при входном токе меньше или равном 20 мА)
|
36 В
|
|
Минимальный входной ток
|
3 мА
|
|
Максимальный выходной ток
|
40 мА
|
|
Номинальное значение сопротивления нагрузки токового выхода
|
100±10 Ом
|
|
Допустимый диапазон сопротивлений нагрузки токового выхода
|
0…500 Ом
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 30804.4.2
|
класс 3 критерий А
|
|
Время установления выходного сигнала при скачкообразном изменении входного, с 10 до 90%, не более
|
5 мс
|
|
Время установления рабочего режима, не более
|
1 мин
|
|
Время непрерывной работы
|
круглосуточно
|
|
Гальваническая изоляция между входными и выходными цепями
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С;
95% при 35°С
|
|
Габариты:
- НПСИ-200-ГРТП1
- НПСИ-200-ГРТП2, НПСИ-200-ГРТП4
|
91,5х62,5х8,5 мм;
115х105х22,5 мм
|
|
Масса, не более:
- НПСИ-200-ГРТП1
- НПСИ-200-ГРТП2, НПСИ-200-ГРТП4
|
50 г;
150 г
|
|
Гарантия
|
36 месяцев
|
Структура обозначения
|
НПСИ-200
|
ГРТП1 |
0С |
0 |
М0 |
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе)
|
|
Напряжение питания:
- 0: питание не требуется
|
|
Наличие сигнализации:
- 0С: сигнализации нет
|
|
Тип измеряемого сигнала или параметра, основная функция:
- ГРТП1: гальваническое разделение токовой петли, 1 канал;
- ГРТП2: гальваническое разделение токовой петли, 2 канала;
- ГРТП4: гальваническое разделение токовой петли, 4 канала
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-200-ГРТП.
- Розетки к клеммному соединителю (для модификаций НПСИ-200-ГРТП2/НПСИ-200-ГРТП4), 2/4 шт.
- Паспорт.
- Потребительская тара.
Габариты НПСИ-200-ГРТП

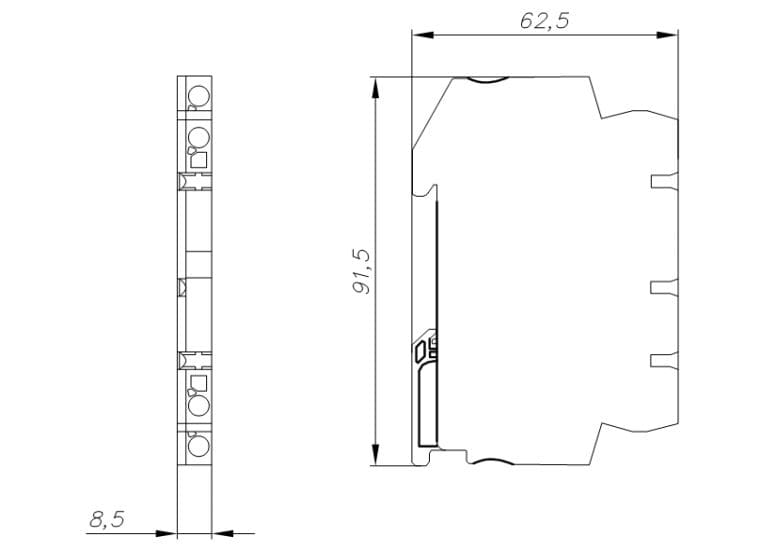

Габаритные размеры НПСИ-200-ГРТП1
Габаритные размеры НПСИ-200-ГРТП2, НПСИ-200-ГРТП4
